1236110 Термостатичний змішуючий клапан AFRISO ATM361 DN20 G1", 20-43°C, Kvs 1,6

Опис продукту Триходовий змішувальний клапан AFRISO ATM 361 G 1" | DN 20 | 20-43 ° С | Kvs 1.6

3-ходовий термостатичний змішувальний клапан AFRISO серії ATM 361

Нове покоління термостатичних клапанів змішувальних АТМ від німецького бренду AFRISO.

Призначення та сфера застосування:

• Термостатичний змішувальний клапан ATM 361 застосовується для регулювання температури змішаного теплоносія у побутових системах гарячого водопостачання та системах опалення підлоги.

Властивості моделі:

• Модель
  з функцією

  захисту

  від

  опіків

  (автоматичне припинення подачі гарячої води, якщо припинено подачу холодної);
• Клапан оснащений регулювальною ручкою з подвійною шкалою та пластиковою кришкою з можливістю пломбування;
• Робоче середовище – чиста вода або суміш гліколю до 50%;
• Універсальний монтаж (горизонтально чи вертикально);
• Аналог ESBE VTA 322 (31100900).

• Максимальний тиск: PN 10;
• Диференційний тиск: макс. 5 бар;
• Максимальна температура теплоносія: 90 ° C;
• Приєднання: зовнішнє різьблення G 1";
• Матеріал: латунь DZR.

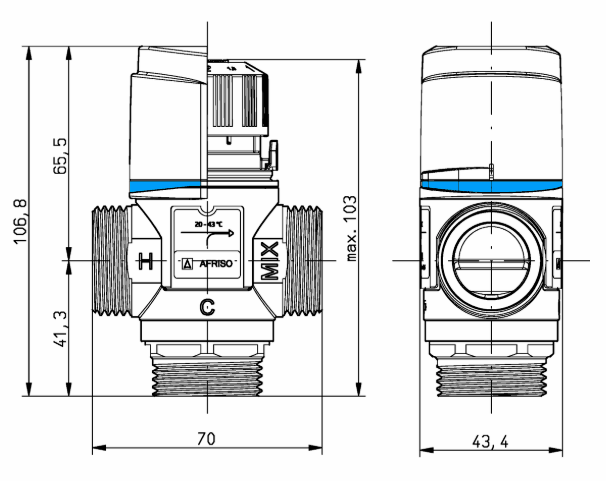

Габарити моделі:

Приклади встановлення:

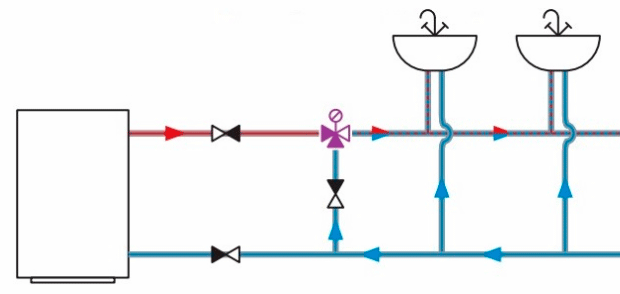

1. Система ГВП з бойлером без рециркуляції гарячої води:

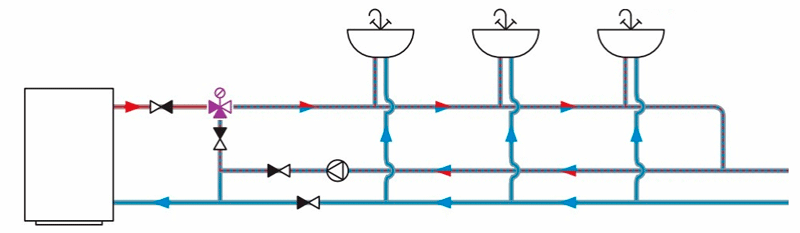

2. У системі ГВП з бойлером та насосом рециркуляції:

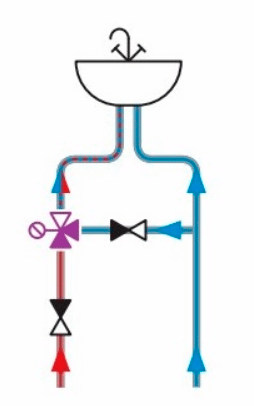

3. Встановлення перед точкою водорозбору:

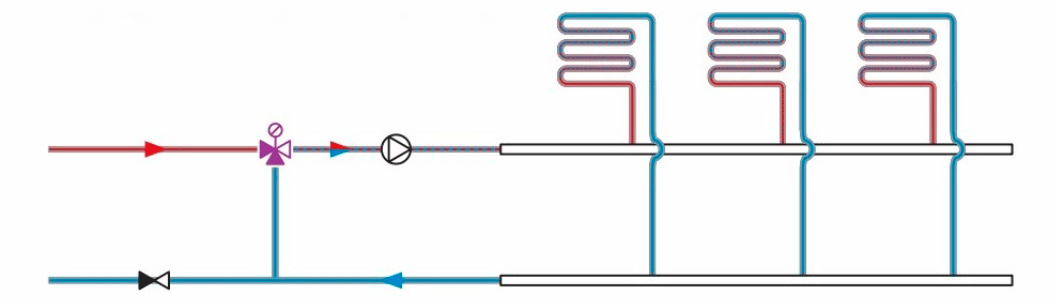

4. Перед колектором теплої водяної підлоги:
