202032 3-ходовий кульовий клапан н/з 1" DN25 з електроприводом Tervix Pro Line ORC 3-way (202032)

3-ходовий кульовий клапан н/з з електроприводом Tervix Pro Line ORC 3-way

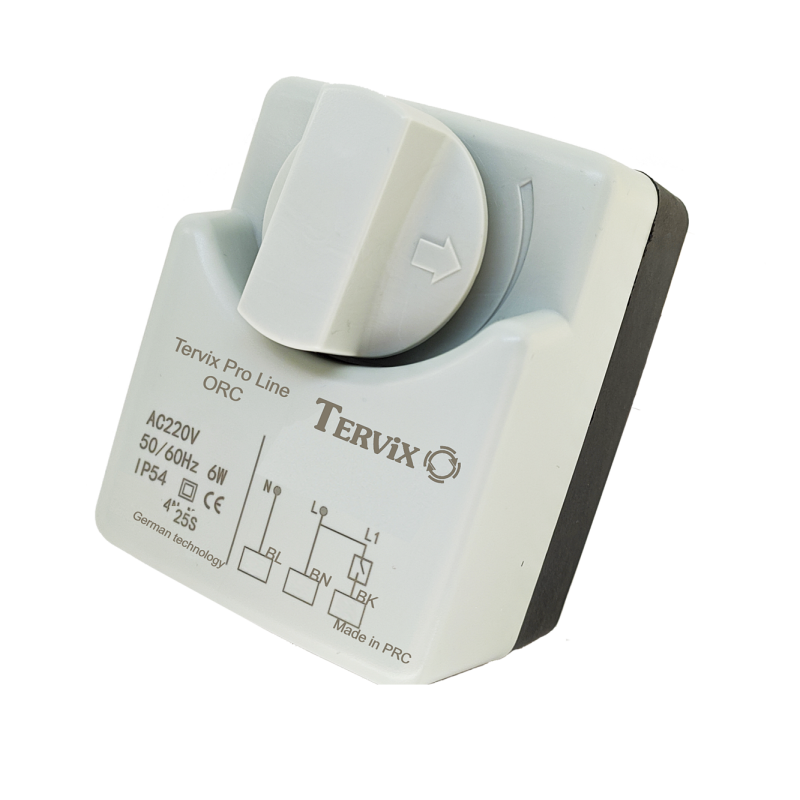

Клапан з приводом має вихідне положення «прохідний» – коли фаза (L) подається лише на коричневий провід. При подачі напруги на чорний провід, що управляє, привод повертає шток клапана на 900 і перемикає потік рідини в іншу гілку. При знятті напруги з керуючого чорного проводу – клапан повертається у вихідне положення. Поточний стан клапана визначається положенням ручки на приводі. Якщо ручка розташована перпендикулярно клапану – прохідний. Якщо ручка вирівняна вдоль клапана – 900. Тобто стрілка вказує яку протоку зараз закрито.

Переваги:

1. Індикація відкрита/закрита
2. Ручне управління
3. Легкий монтаж/демонтаж приводу
4. Гарантія 2 роки

Монтаж/демонтаж приводу:

Увага! Привід може бути встановлений на клапані лише в одному положенні через форму штока клапана та сідла приводу. Щоб не пошкодити корпус приводу, перед монтажем клапана рекомендується демонтувати привод.

Демонтаж: відкрутіть накидну гайку та зніміть привід із клапана. Монтаж – з'єднайте сідло приводу зі штоком клапана та закрутіть накидну гайку.

Експлуатація:

Кульові клапани ORC складаються з двох основних елементів: клапана та електричного приводу. Клапані ORC можна встановлювати без електричного приводу. Після встановлення клапана привод можна встановити в будь-яку годину. При експлуатації привод може бути замінений без необхідності зливу теплоносія або зупинки системи. При збою живлення шар клапана залишиться в останньому положенні. Щоб відкрити або закрити клапан вручну, натисніть на ручку та поверніть її у потрібному напрямку. Після відновлення електропостачання клапан самостійно повернеться до автоматичної роботи.
