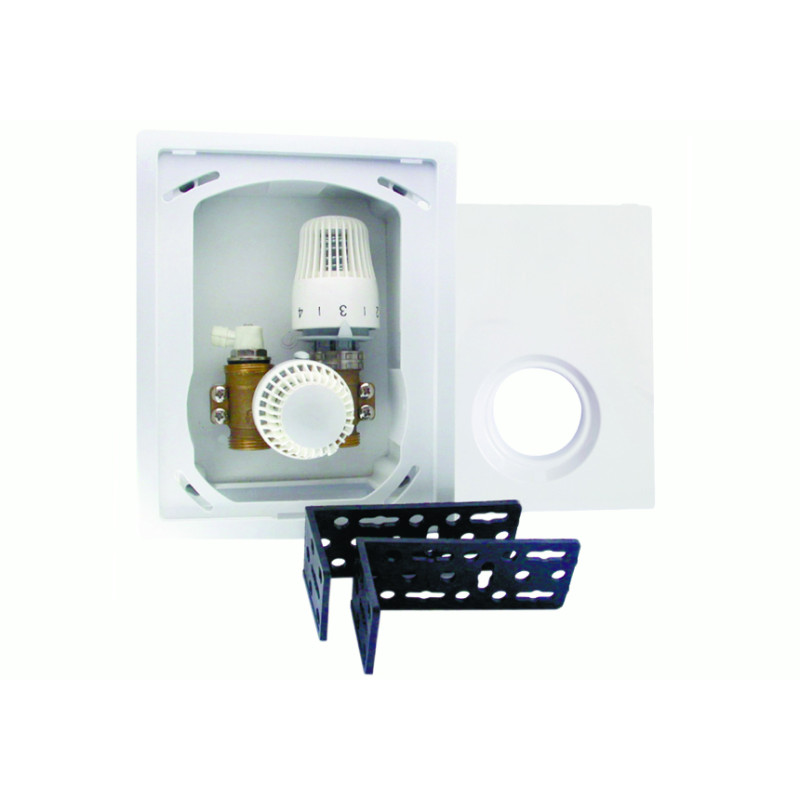

321022 Модуль контролю температури водяної підлоги Tervix Pro Line Control Box R2 (321022)

321022 Модуль контролю температури водяного пола Tervix Pro Line Control Box R2 використовується для індивідуального контролю температури в приміщенні та обмеження максимальної температури теплоносія за допомогою термостатичного клапана. Може застосовуватися для комбінованих систем водяна тепло підлоги/радіатори можна використовувати в системах настінного опалення.

Принцип роботи:

1. Термостатична головка 1(3) містить рідкий термоелемент, термостатична головка 2(8) містить восковий термоелемент.
2. Термостатична головка 1 (3) використовується для регулювання температури повітря в приміщенні – діапазон регулювання 6-28 °C. Термостатична головка 2 (8) використовується для обмеження максимальної температури теплоносія в системі на зворотній подачі – діапазон регулювання 10-50 °C.
3. Коли температура в кімнаті перевищує температуру, задану на термостатичній головці 1 (3), вона перекриває подачу/циркуляцію теплоносія і відкриває, якщо температура в кімнаті менша за задану.
4. У свою чергу термостатична головка 2 (8) пропускатиме теплоносій на зворотному потоці таким чином, щоб у системі температура теплоносія не перевищувала задану. Якщо температура теплоносія вища за задану, то термостатична головка 2(8) перекриє його циркуляцію.
5. Для оповідання системи опалення використовується кран «Маєвського» (2).
6. Рекомендується встановлювати модуль контролю температури водяного пола Tervix Pro Line Control Box R2 у такому місці, щоб термостатична головка 1(3) «адекватно» вимірювала температуру повітря у поміщенні. Тобто далеко від пристроїв, що генерують тепло, у місцях із вільною циркуляцією повітря та легким доступом до термостатичних головок.
