521211 Змішувальний вузол Tervix Pro Line для теплої підлоги без насосу, з термоголовкою (521211)

Змішувальний вузол розроблений як перемикач між системою опалення з боку джерела тепла та розподільчим гребінцем (колектором) для теплої підлоги. Він використовується для підготовки тілоносія до заданої температури, який потім
подається до системи обігріву. Змішувальний вузол може використовуватися в поєднанні з розподільними гребінками від 2 до 12 контурів.

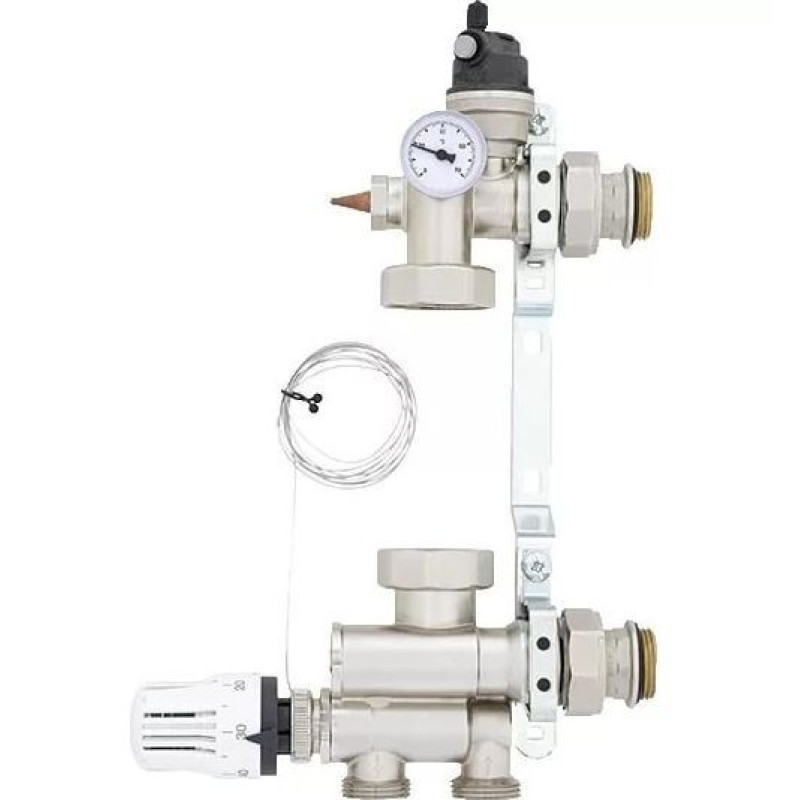

Теплоносій, що подається з джерела тепла, поступатиме на нижній з'єднувальний елемент (2), до якого приєднана термоголовка (3), а виносний «балон» розміщується в гільзі у верхньому сполучному елементі (1). Теплоносій (подача з боку котла) змішується з теплоносієм (звернення з боку гребінки) у нижньому сполучному елементі (2). Температура на виході регулюється термологівкою (3). Також для візуального контролю температури теплоносія передбачений термометр (4). Далі теплоносій проходить через циркуляційний насос і подається на розподільний гребінець. Залишки теплоносія подаються назад до джерела тепла. Для пояснення вузла передбачений розпилювач (5). кріплення вузла до стіни в комплекті йде спеціальне кріплення (6).

{img} height="100%" width="650" src="/https://.com.ua/images/companies/1/new-tovar-opisanie/truboprovodnaya-armatura/kollektory-i-shkafy/ tervix--1-pro-line-521211-shema.jpg" />

Комплектація

1. Верхній сполучний елемент (1 шт)
2. Нижній сполучний елемент (1 шт)
3. Термоголовка з виносним балоном (1 шт)
4. Термометр (1 шт)
5. розподільник (1 шт)
6. Настінне кріплення вузла змішувача (1 шт)
7. Інструкція з експлуатації (1 шт)
