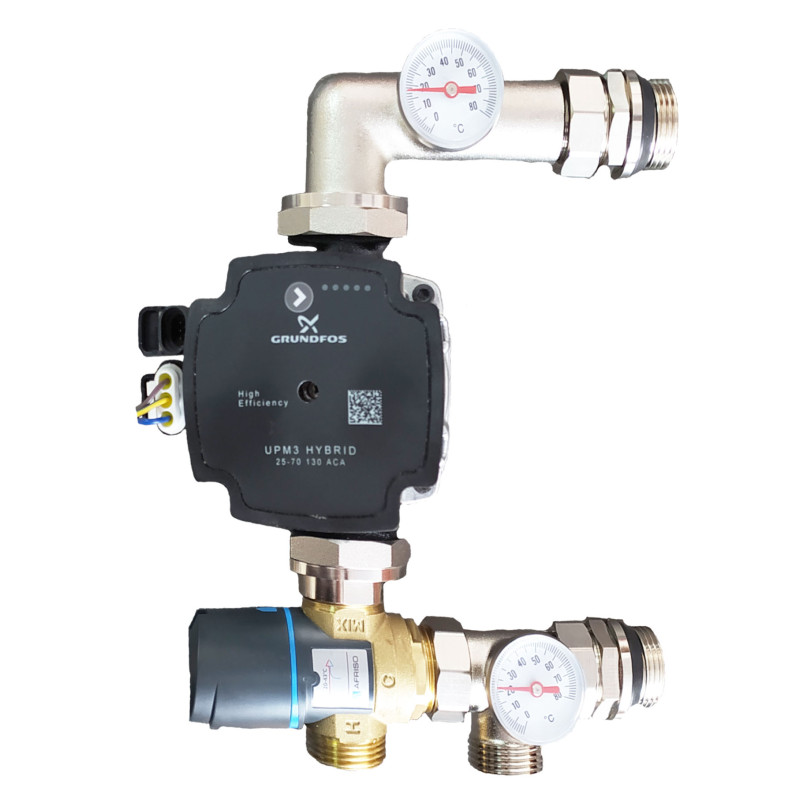

521431 Змішувальний вузол 1" для теплої підлоги Tervix Mixset з част. насосом та клапаном ATM561 (521431)

Змішувальний узел для теплої підлоги Tervix Pro Line Mixset розроблений як перемикач між системою опалення з боку джерела тепла та розподільчим гребінцем (колектором) для теплої підлоги. Він використовується для підготовки тілоносія до заданої температури, яка потім подається до системи обігріву. Змішувальний вузол може використовуватися в поєднанні з розподільними гребінцями від 2 до 12 контурів.

Принцип дії

Теплоносій, що подається з джерела тепла, надходитиме на термостатичний клапан (у комплект не входити). Теплоносій (подача з боку котла) поєднується з теплоносієм (звернення з боку гребінки) у термостатичному клапані. Температура теплоносія на виході регулюється термостатичним клапаном (не входить до комплекту). Також для візуального контролю температури теплоносія на подачі та обороті передбачені термометри (4). Залишки теплоносія на звороті (5) подаються на догрівання до джерела тепла. Після термостатичного клапана теплоносій проходить через циркуляційний насос і подається на розподільний гребінець.

Змішувальний вузол повинен бути підключений до опалювальної системи з боку джерела тепла – зовнішня різьба 1'. Рекомендуємо використовувати змішувальний клапан ATM 561 (Afriso) та кульові крані для підключення вузла до джерела тепла та розподільчої гребінки. Змішувальний узел з'єднується з розподільним гребінцем зовнішнім різьбленням 1''. На змішувальний узел можна встановити циркуляційний насос із базою 130 та 180 мм. Насос кріпиться двома накидними гайками.

{img} height="100%" width="650" src="/https://.com.ua/images/companies/1/new-tovar-opisanie/truboprovodnaya-armatura/kollektory-i-shkafy/ tervix--1-mixset-s-chast-nasosom-i-klapanom-atm561-chema.jpg" />

{img} height="100%" width="650" src="/https://modernsys.com.ua/images/companies/1/new-tovar-opisanie/truboprovodnaya-armatura/kollektory-i-shkafy/ tervix-modernsys-1-mixset-s-chast-nasosom-i-klapanom-atm561-chema2.jpg" />
