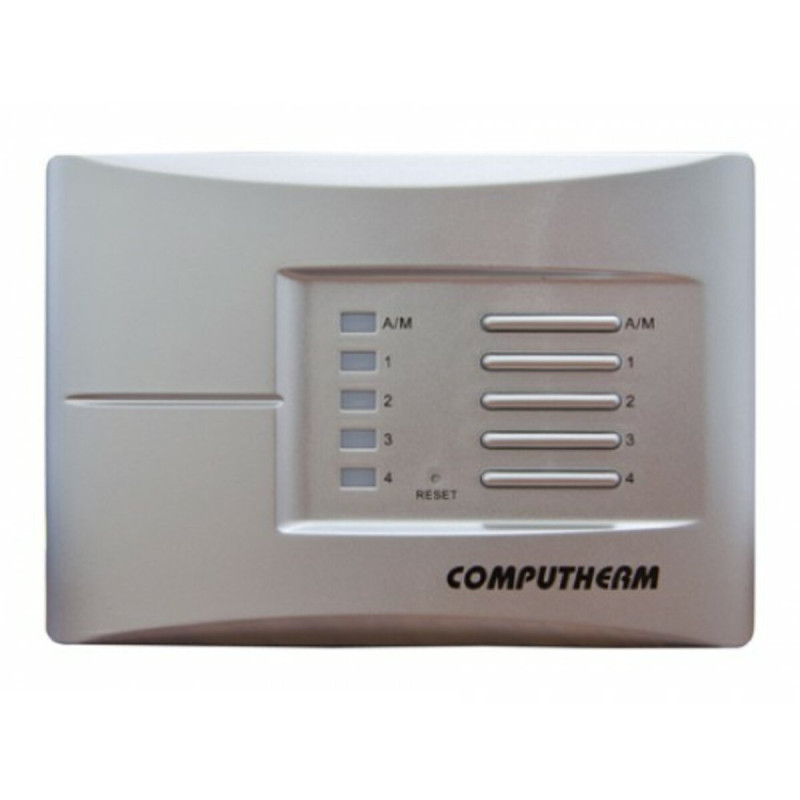

COMPUTHERM Q4 Z (Q4 Z)

Контролер управління зонами COMPUTHERM Q4Z.
Температурний контроль і управління зоною обігріву можна досягти за допомогою контролера управління зонами COMPUTHERM Q4Z. Кожна окрема зона обігріву може обігріватися окремо або одночасно. Контролер дозволяє обігрівати тільки ті приміщення, які Вам необхідні. Кімнатні термостати в автоматичному режимі керують котлом і віддають необхідні команди клапанів опалення відповідної зони (макс. 4 зони) - режим відкрито / закрито. У зоні управління може бути підключений кімнатний термостат, наприклад COMPUTHERM Q7 і COMPUTHERM Q3.
Зазвичай, котли оснащені тільки одним входом для кімнатного термостата, але для тепломережі, що складається з декількох зон і управління декількома вентилями, котлом від декількох термостатів необхідний контролер управління зонами.
Контролер управління зонами приймає сигнали перемикання від термостатів (Т1, Т2, Т3, Т4), "відкриває" / "закриває" підключення до виходів зони (Z1, Z2, Z3, Z4) термоприводи / ( Z1-2, Z3-4, Z1-4) циркуляційні насоси і запускає котел (NO, COM).
Для управління більш ніж чотирма зонами рекомендується використовувати два або більше контролера типу COMPUTHERM Q4Z. В цьому випадку виходи управління котлом без потенціалу (NO, COM) повинні бути з'єднані паралельно з котлом.

Технічні характеристики:
До контролера зон можна підключити будь-який кімнатний термостат з вихідним контактом NO перемикання.
Напруга живлення: 230ВV змінного струму; 50Гц
Споживання електроенергії у стані очікування: 0,5 Вт
Напруга на виході до зон: 230В змінного струму; 50Гц
Навантаження на виході до зон 1A (0,5A індуктивне навантаження)
Вихідна навантаження реле управління котлом: 230В AC; 50Гц, 8A (2A індуктивне навантаження).
Затримка спрацьовування реле управління котлом: 4 хв.
Тривалість затримки, яку можна активувати при відключенні термостатів: 6 хв
Температура зберігання: -10 °C - + 40 °C
