Информація про Giacomini R146CX005 Фильтр магнитний Сепаратор 1"

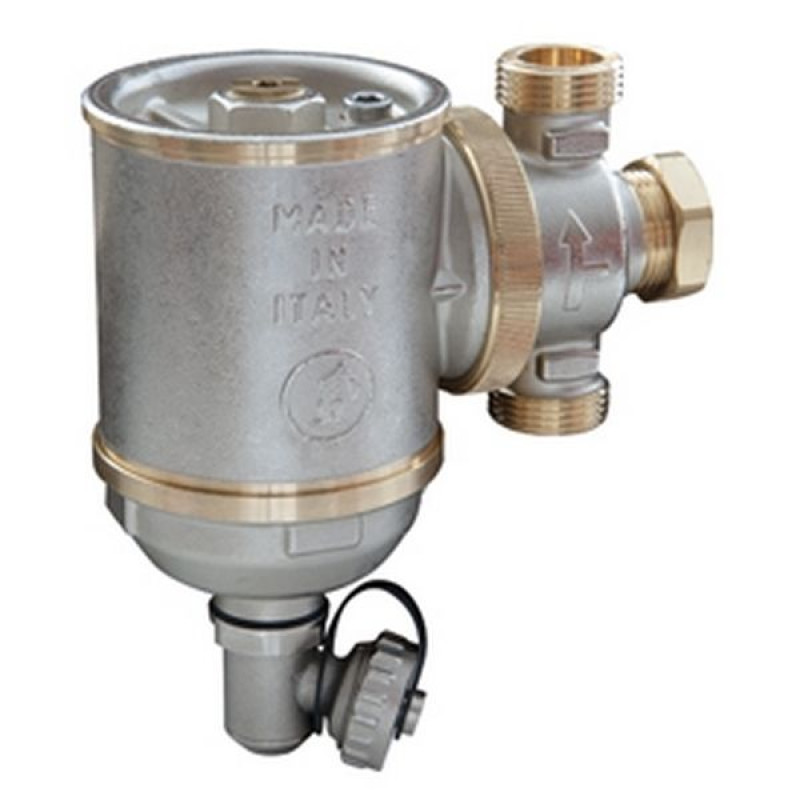

Описание циклонного и магнитного сепаратора грязи Giacomini r146cx005
Регулируемый магнитный фильтр (сепаратор шлама) Giacomini r146c отсеивает и удаляет механические частицы, присутствующие в гидравлических сетях систем отопления и охлаждения. В магнитном сепараторе выпущенным компанией Gacomini, используются сразу три способа очистки теплоносителя – механический, при помощи сетчатого фильтра, магнитный, а также гидравлический – за счет циклонного эффекта в колбе клапана!
Устройство имеет компактные размеры, и может, например, устанавливаться под настенным котлом без увеличения габаритов места монтажа. Специальная регулируемая конструкция сепаратора позволяет установить его на трубопроводе в горизонтальном, вертикальном или угловом положении. Устройство содержит патрубки для подключения к системе на прямой магистрали, или под углом, сливной патрубок с заглушкой, на который может быть установлен дренажный клапан, ручной клапан выпуска воздуха. В циклонной камере установлен механический фильтрующий элемент из нержавеющей стали, а также магнит, удерживающий магнитные примеси.
Применение:
Автоматическое удаление грязи из воды систем отопления / охлаждения, водно-гликолевых смесей и производственной технической воды.
Принцип работы:
При попадании в сепаратор шлама, вода направлена в циклонную камеру, где вихревое движение усиливает разделение частиц. Эта область также имеет магнит, который удерживает металлические примеси. Металлический фильтр ниже циклонной камеры задерживает металлические примеси и направляет их из камеры на дно дешламатора.
На верхней части дешламатора расположен винт, который выпускает воздух на начальной стадии.
Технические характеристики
- Max давление, бар 10
- Max рабочая t, °С 110
- Высота 186 мм
- Диаметр ø1*
- Материал латунь
- Монтаж Вертикальный
- Область применения Для систем отопления, Для систем кондиционирования, Для обогрева пола.
- Объем, л 0.25
- Пропускная способность, куб. м/час 7.1
- Страна производитель Италия
