Honeywell Регулятор тиску фланцевий DN100 PN16 Tmax 80°С налаштування 1.0-12.0 бар DR300-100A

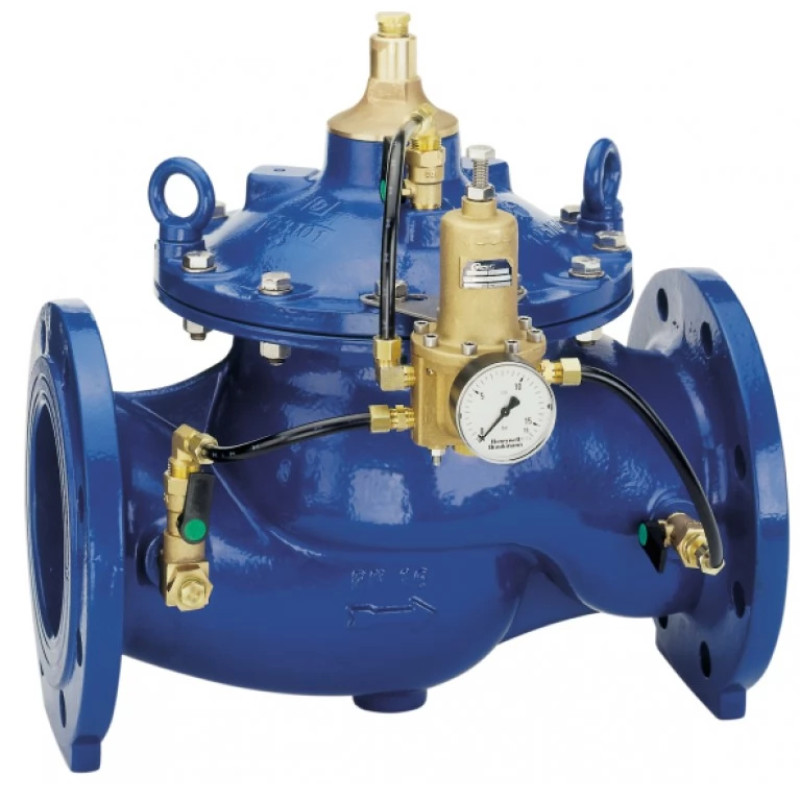

Опис продукту Регулятор тиску "після себе" Honeywell DR300-100A DN 100 PN 16

Регулятор тиску води "після себе" пілотного типу Honeywell серії DR300

Редукційний клапан DR 300 захищає пристрої, розташовані нижче по потоку, від надлишкового тиску в трубопроводі живлення. Застосовується, коли продуктивність керованих клапанів зниження тиску недостатня. Компактна конструкція робить його особливо придатним для встановлення в місцях, де вільний простір обмежений, наприклад, трубопроводах. Використання редукційного клапана дозволяє уникнути пошкоджень від підвищення тиску в системі та зменшити споживання води. Даний тиск підтримується на постійному рівні навіть у разі сильних флуктуацій тиску на вході. Зменшення та підтримка на постійному рівні тиску мінімізує шуми потоку в системі.

Особливості клапана:

• Висока пропускна здатність.
• Висока точність регулювання.
• Внутрішнє та зовнішнє захисне порошкове покриття.
• Вбудований керуючий контур та кульові клапани.
• Для роботи не потрібне зовнішнє джерело живлення.
• Замінюване сідло клапана.

Габарити:

• Номінальний діаметр, DN – 100;
• L, мм – 350;
• H, мм – 433;
• h, мм – 110;
• Вага, кг – 39.

Характеристики:

• Матеріал корпусу: сфероїдальний чавун GGG40.
• Регульоване середовище: вода.
• Поверхня корпусу: порошкове покриття.
• Тип з'єднання: фланці.
• Макс. температура середовища: 80 ° C (короткочасно до 90 ° C).
• Статичний тиск: PN16.
• мін. тиск на вході: 0,7 бар.
• Діапазон тиску: 1…12 бар.

Діаграма зміни витрати

• Значення Kvs – 167 м3/год.

Приклад встановлення
