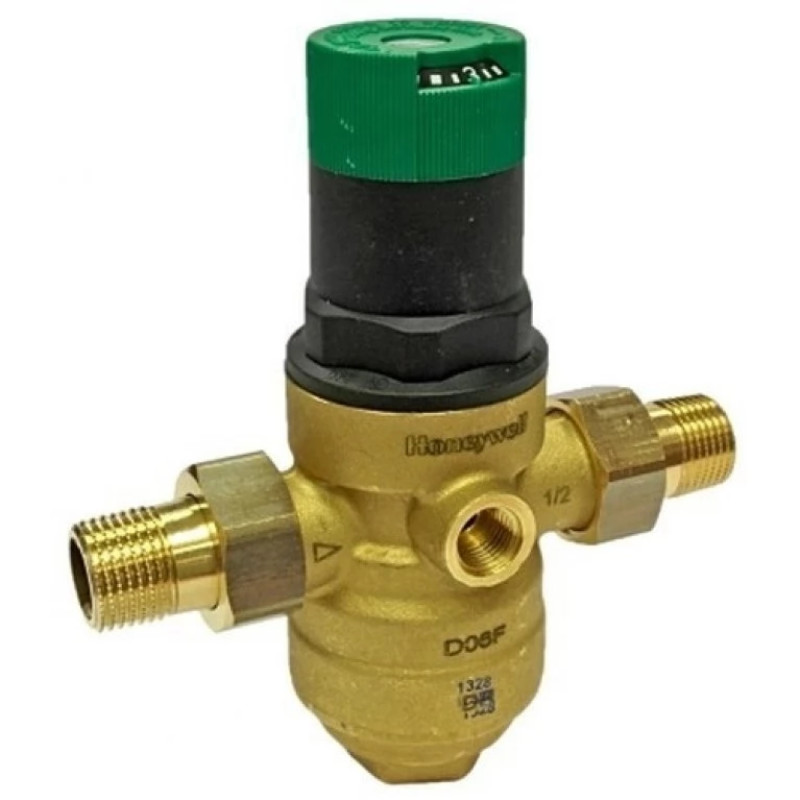

Honeywell Регулятор тиску з вбудованим фільтром 1 1/4" PN16. Tmax 70°С. 1.5-6.0 бар D06F-11/4B

Опис продукту Редуктор тиску води Honeywell D06F-1 1/4B

Регулятор тиску води Honeywell D06F

Редуктор тиску D06F захищає установки побутового водопостачання від надлишкового тиску в магістралі, що подає. Застосовується на промислових та комерційних об'єктах у діапазоні технічних можливостей.

D06F регулятор тиску дозволяє уникати пошкоджень від підвищення тиску та знижувати споживання води.

На виході з регулятора налаштований тиск підтримується постійним навіть при значному коливанні тиску на вході. Зниження робочого тиску та підтримання його на постійному рівні мінімізують шум потоку в установці.

Особливості

• Сертифікація DIN/DVGW
• До розміру 1 1/4” сертифікація низького рівня шуму, група 1 без обмежень.
• Вихідний тиск встановлюється ручкою налаштування.
• Встановлений тиск відображається на шкалі налаштування.
• Настроювальна пружина не вступає в контакт із водою.
• Вставка клапана із високоякісного синтетичного матеріалу може повністю змінюватись.
• Вбудований фільтр тонкого очищення.
• Є версії без фітингів.
• Легко модернізується у комбінований фільтр тонкого очищення.
• Може оснащуватися вхідним зворотним клапаном.
• Збалансоване придушення сідло клапана – коливання вхідного тиску не впливають на вихідний тиск.

Габарити

• Номінальний діаметр, DN – 32;
• Розмір з'єднання, R - 1 1/4";
• L – 200 мм;
• I – 105 мм;
• H – 111 мм;
• h – 64 мм;
• D – 61 мм;
• Вага – 2 кг.

Конструкція

• Корпус з отворами G 1/4” під манометр з обох боків.
• Різьбове з'єднання (версії А та В).
• Вставка клапана з діафрагмою та сідлом клапана.
• Фільтр тонкого очищення з осередками сітки 0,16 мм.
• Редукційна вставка зі шкалою та ручкою налаштування.
• Фільтр колба.
• Настроювальна пружина.

Матеріали

• Різьбові фітинги з латуні.
• Вставка клапана із високоякісного синтетичного матеріалу.
• Сітка фільтра із нержавіючої сталі.
• Редукційна вставка зі шкалою та ручкою налаштування із високоякісного синтетичного матеріалу.
• Колба фільтра із прозорого пластику або латуні.
• Настроювальна пружина із пружинної сталі.
• Діафрагма з армованого NВR.
• Ущільнення із NВR.

Принцип монтажу

Діаграма витрати

• Значення Kvs – 5,9 м3/год.

Манометр не входить до комплекту постачання.
