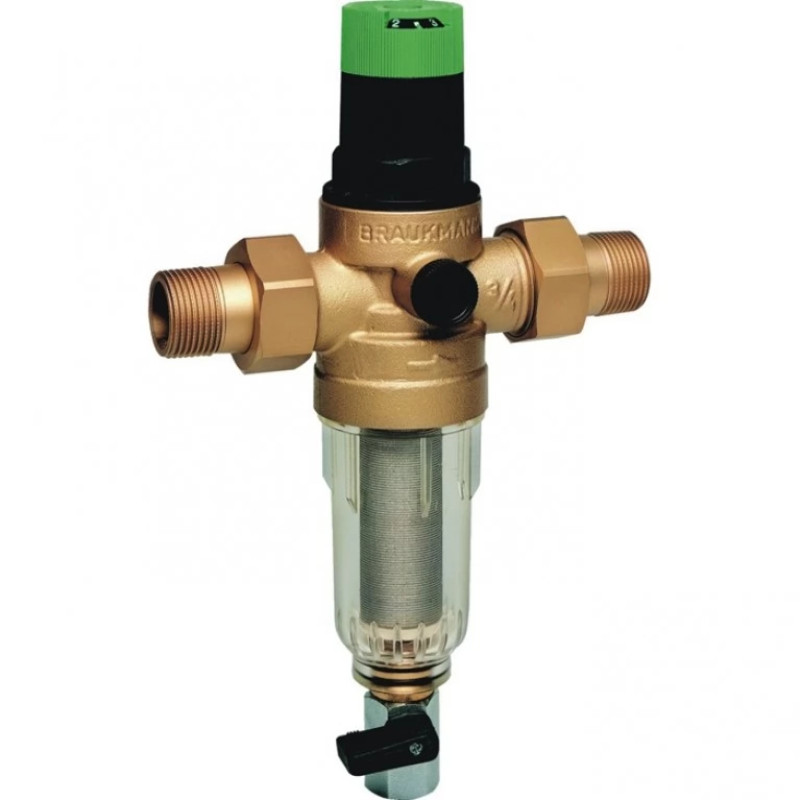

Honeywell (Resideo Braukmann) Самопромивний Фільтр з редуктором 11/4 FK06-11/4AA

Опис продукту Промивний фільтр з редуктором тиску Honeywell FK06-1 1/4AA для холодної води

Комбінований промивний фільтр для води Honeywell FK06

Фільтр Honeywell FK06 - це комбінація промивного фільтра для води Honeywell FF06 та регулятора тиску води Honeywell D06F з'єднаних в одному корпусі, що забезпечує компактність установки обладнання та зменшує його вартість.

FK06 Honeywell забезпечує безперервну подачу фільтрованої води, запобігаючи попаданню сторонніх тіл, таких як крупинки іржі, пісок, волокна клоччя та ін. Фільтрат легко видаляється в процесі промивання. Клапан зниження тиску виключає вихід з експлуатації устаткування внаслідок надмірного тиску і знижує споживання води.

Компактні розміри дозволяють встановити комбінований фільтр за умов обмеженого простору.

Особливості

• Протестовано за вимогами DIN/DVGW.
• Просте складання та налаштування вихідного тиску.
• Налаштування читається на шкалі.
• Настроювальна пружина не вступає в контакт із водою.
• Картридж клапана може повністю змінюватись.
• Подача фільтрованої води не припиняється у процесі промивання.
• Коливання вхідного тиску не впливають на вихідний тиск.
• Сітка та колба фільтра можуть змінюватись.
• Збалансований сідло клапана.
• Може оснащуватися вхідним зворотним клапаном.
• Перевірена та надійна конструкція.
• Відповідає вимогам KTW.

Конструкція фільтра Honeywell FK06-1 1/4AA

• Корпуси з отворами G 1/4" під манометр з обох боків.
• Різьбового з'єднання (Версія A).
• Картридж клапана з діафрагмою та сідлом клапана.
• Пружинна склянка зі шкалою та ручкою налаштування.
• Настроювальна пружина.
• Сітки фільтра тонкого очищення із колбою.
• Кульовий клапан.

Габаритні розміри:

• Номінальний діаметр, DN – 32;
• Розмір з'єднання, R - 1 1/4";
• L – 197 мм;
• I – 105 мм;
• H – 111 мм;
• h – 180 мм;
• D – 61 мм;
• Вага – 1,7 кг.

Технічні дані

• Середовище застосування: вода.
• Монтажне положення: горизонтальне, колба фільтра вниз.
• Робочий тиск: максимум 16 бар.
• Діапазон налаштування вихідного тиску: 1,5 - 6,0 бар.
• Робоча температура: максимум 40 ° С з прозорою колбою та максимум 70 ° С з колбою з латуні.
• Значення Kvs – 6.2 м3/год.

Матеріали

• Корпус із латуні, стійкої до вимивання цинку.
• Фітинги із латуні.
• Картридж клапана із високоякісного синтетичного матеріалу.
• Пружинна склянка зі шкалою та ручкою налаштування із високоякісного синтетичного матеріалу.
• Пружина із пружинної сталі.
• Сітка фільтра із нержавіючої сталі.
• Колба фільтра з міцного синтетичного матеріалу або латуні, стійкої до вимивання цинку.
• Діафрагма із армованого NBR.

Принцип монтажу Honeywell FK06

Діаграма витрати

Постачається без манометра.
