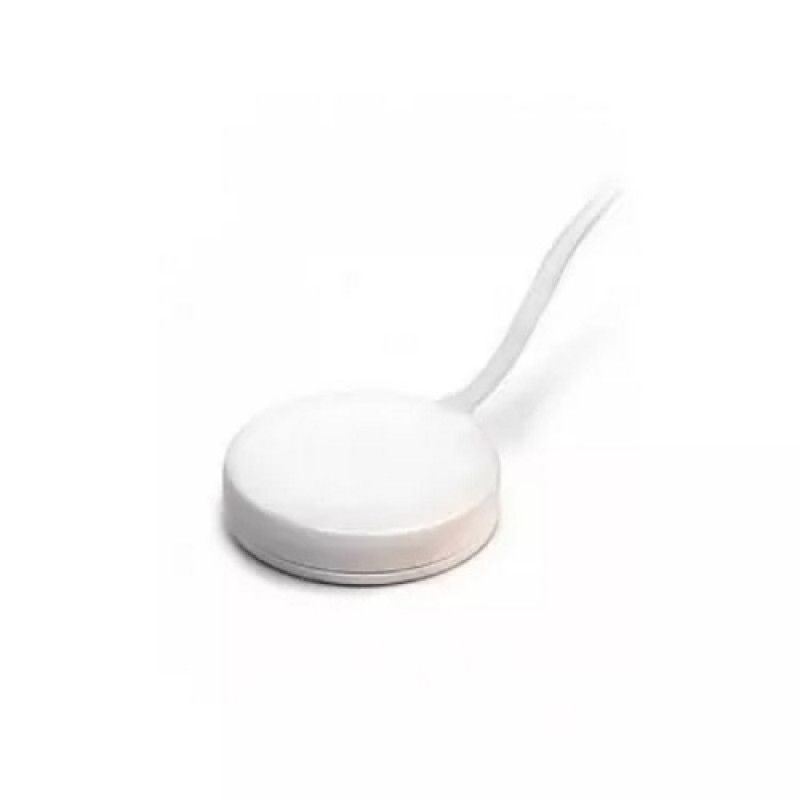

Mastino Датчик контролю протікання води WS3 (007502)

Датчик призначений для виявлення протікання води та передачі аварійного сигналу на керуючі пристрої. Спрацювання датчика відбувається за рахунок влучення води на контактні пластини, що викликає різке падіння опору між ними. Датчик підключень до безпечного джерела живлення і не становить опасности при дотику до пластин-контактів.

Датчик встановлюється на підлозі в місцях можливої появи води при аваріях та протіканнях (у санвузлах, на кухні, під раковинами, пральними машинами, унітазом тощо).

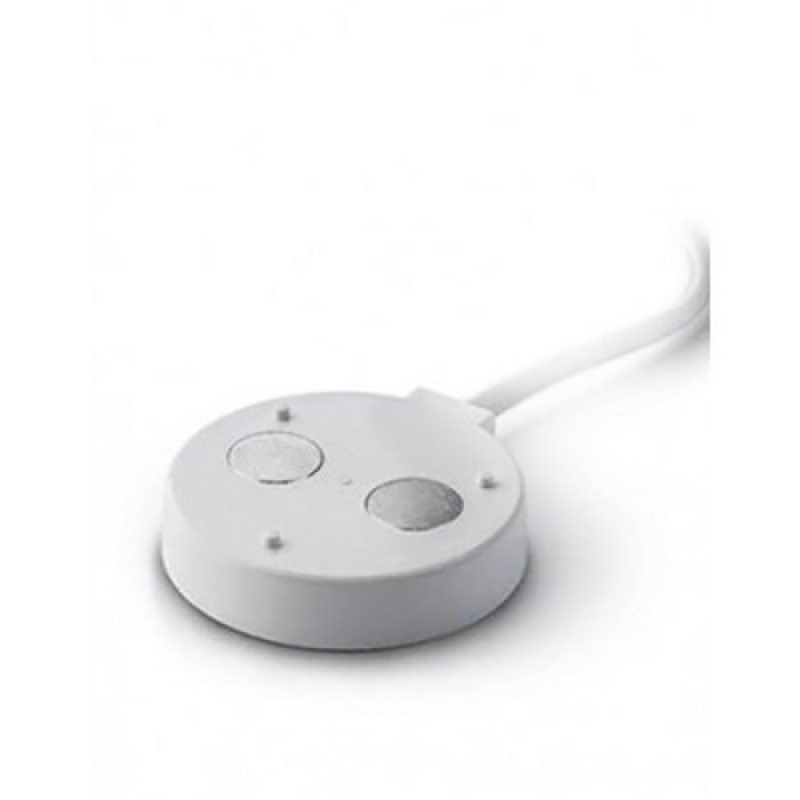

Встановлювати датчик потрібно на підлозі контактними пластинами донизу. Точкові виступи на корпусі датчика не дозволяють контактним пластинам торкатися підлоги, що запобігає помилковому спрацьовування та загрязнення пластин.

Особливості та принцип роботи

Обов'язково необхідно планувати не менше трьох проводів для подовження датчика, праворуч у тому, що два з них призначені для живлення плати датчика (плюс та мінус), а третій призначений для передачі сигналу в разі протікання. Підовжувати датчик рекомендується кабелем типу екранована кручена пара марки FTP (інтернетівський кабель в екрані).

1. Розумний: кожен датчик оснащений індивідуальною платою, що гарантує захист від помилкових спрацьовувань під впливом наведень та електромагнітного випромінювання.
2. Зручний: датчик круглої форми зручно врізати в плитку врівень.
3. Герметичний: ступінь захисту IP67 гарантує повну герметичність. При попаданні води (при збиранні чи аварійній ситуації) досить просто протерти контакти салфеткою, волога не потрапляє всередину, збої у спрацьовуванні виключені.

Назначення проводів

1. Червоний +U піт
2. Жовтий IN
3. Зелений GND
