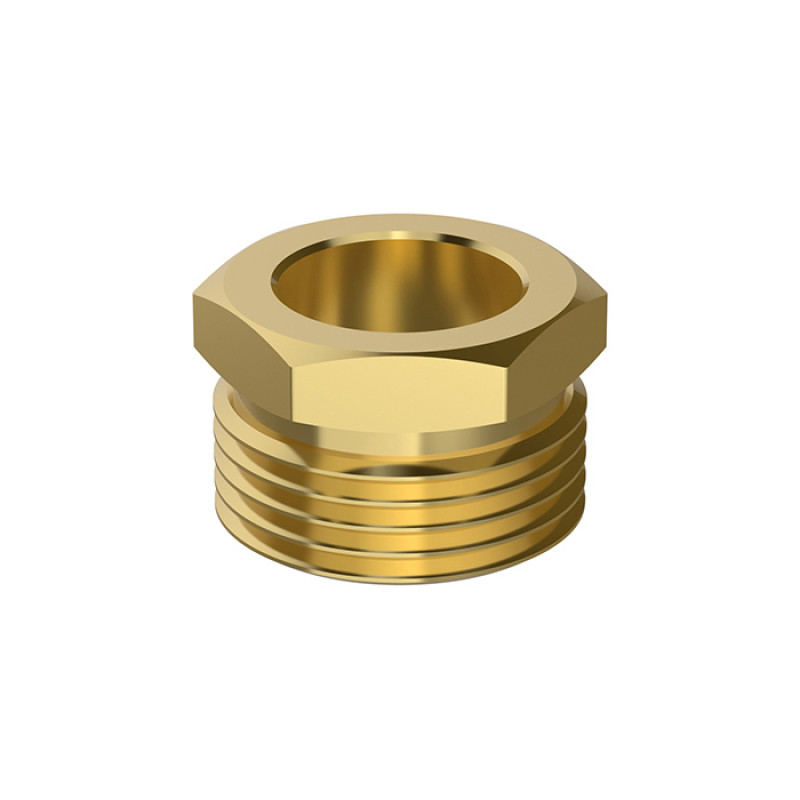

Футорки призначені для зручного підключення труб із боку котла до гідрострілки. Вони забезпечують надійне притискання паранітової прокладки до фірмового фланця Meibes (у місці різьбового з'єднання на гідравлічній стрілці). Ця зручність забезпечується завдяки
тому, що торець футорки, який вкручується в накидну гайку гідрострілки, має велику товщину (тобто прокладка надійно притискається по всій поверхні фланця у відповідь Meibes).
Сама ж труба, що підводити, вкручується у футорку і герметизується за допомогою клоччя. Для підключення котлових трубопроводів до однієї гідрострілки потрібно
2 шт. футорок
(на подаючу та зворотну лінії).

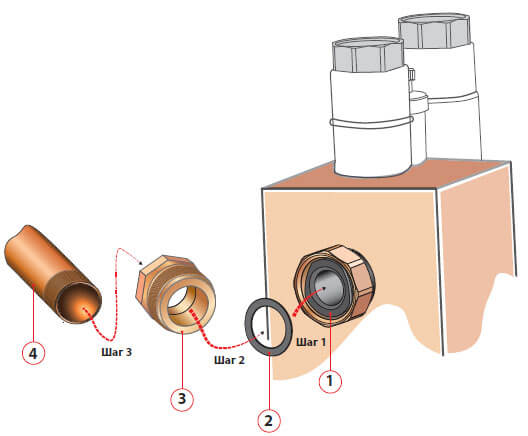

Підключення трубопроводу котлового контуру до гідравлічної стрілки Meibes
Позначення:
1. - Патрубок гідрострілки з накидною гайкою та
фланцем Meibes
;
2. - Паронітова прокладка (входити в комплект поставки стрілки, Ду 40 мм для
MHK25
та Ду 50мм для
MHK 32
);
3. - Футорка Ду 40 мм для
MHK 32
або Ду 32 мм для
MHK 25
;
4. - Підвідна труба котлового контуру із зовнішнім різьбленням 1 1/4” для MHK 25 або 1 1/2” для
MHK 32
.
Таблиця артикулів футорків з латуні
