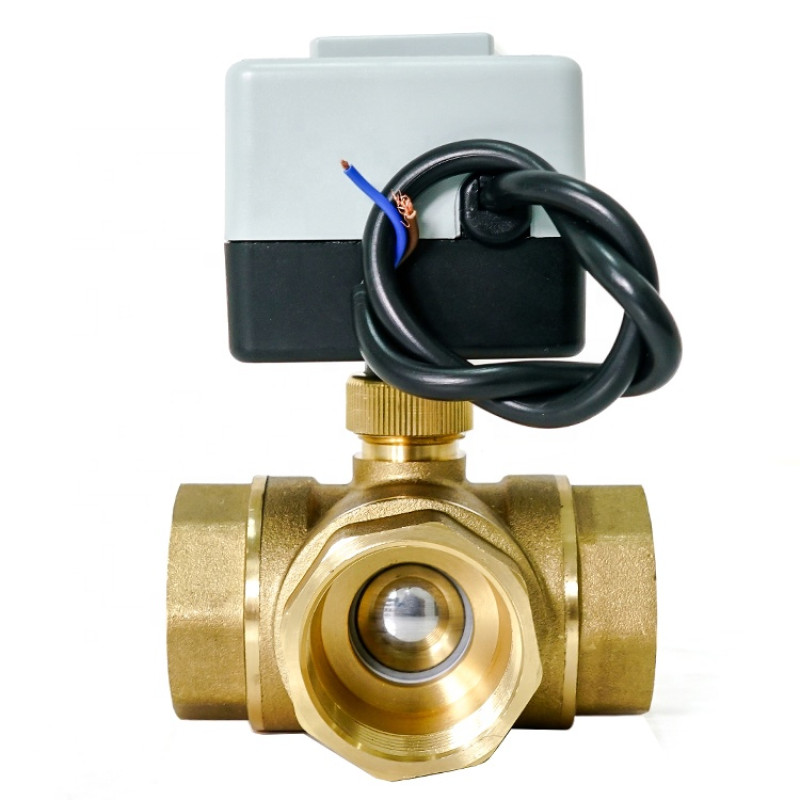

Tervix 202112 3-ходовий кульовий клапан н/в 1/2" DN15 з електроприводом Pro Line ORC 3-way (202112)

3-ходовий кульовий клапан н/в з електроприводом Tervix Pro Line ORC 3-way — призначений для встановлення в системи опалення, вентиляції та кондиціювання (HVAC), фанкойлі, солярні системи, системи автоматичного керування водопостачанням, системи нагрівання води та інше, як перемикаючі елементи. Кульові клапани з приводом управляються сигналом SPST і можуть працювати від будь-якого термостата чи перемикача.

Принцип дії

Клапан з приводом має вихідне положення «прохідний» – коли фаза (L) подається лише на коричневий провід. При подачі напруги на чорний провід, що управляє, привод повертає шток клапана на 900 і перемикає потік рідини в іншу гілку. При знятті напруги з керуючого чорного проводу – клапан повертається у вихідне положення. Поточний стан клапана визначається положенням ручки на приводі. Якщо ручка розташована перпендикулярно клапану – прохідний. Якщо ручка вирівняна вдоль клапана – 900. Тобто стрілка вказує яку протоку зараз закрито.

{img} src="/https://.com.ua/images/companies/1/new-tovar-opisanie/truboprovodnaya-armatura/zaporno-reguliruyushchaya-armatura/tervix--3-h-nu-12 -dn15-pro-line-orc-3-way-shema1.jpg" />

Переваги:

• Індикація відкрита/закрита
• Ручне керування
• Легкий монтаж/демонтаж приводу
• Гарантія 2 роки

Монтаж/демонтаж приводу:

Увага! Привід може бути встановлений на клапані лише в одному положенні через форму штока клапана та сідла приводу. Щоб не пошкодити корпус приводу, перед монтажем клапана рекомендується демонтувати привод.

Демонтаж: відкрутіть накидну гайку та зніміть привід із клапана. Монтаж – з'єднайте сідло приводу зі штоком клапана та закрутіть накидну гайку.

{img} height="100%" width="650" src="/https://modernsys.com.ua/images/companies/1/new-tovar-opisanie/truboprovodnaya-armatura/zaporno-reguliruyushchaya-armatura/ tervix-modernsys-3-h-nu-12-dn15-pro-line-orc-3-way-shema2.jpg" />

Експлуатація:

Пулеві клапани ORC складаються з двох основних елементів: клапана та електричного приводу. Клапані ORC можна встановлювати без електричного приводу. Після встановлення клапана привод можна встановити в будь-яку годину. При експлуатації привод може бути замінений без необхідності зливу теплоносія або зупинки системи. При збою живлення шар клапана залишиться в останньому положенні. Щоб відкрити або закрити клапан вручну, натисніть на ручку та поверніть її у потрібному напрямку. Після відновлення електропостачання клапан самостійно повернеться до автоматичної роботи.
