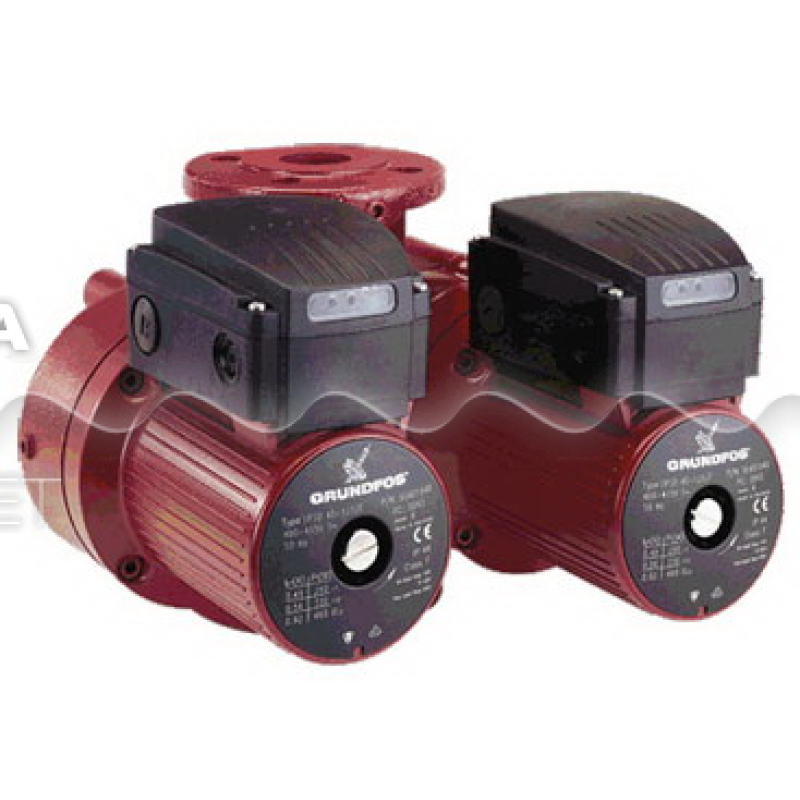

Циркуляційний насос UPSD 50-30 F 380 В Grundfos
Ці каталоги
UPSD 50-30 F
| Найменування продукції | UPSD 50-30 F |
| Виробничий номер | 96402009 |
| EAN номер | 5700390905453 |
Опис
UPSD 50-30 F
| UPSD 50-30 F Насос, обладнаний електродвигуном із мокрим ротором і захищеним статором, без сальникових ущільнень, з двома ущільнювальними кільцями. Підшипники змащуються перекачуваною рідиною. Насос спроєктований для зручного вторинного перероблення. Характеристики насоса: * Три швидкості. * Керамічні радіальні підшипники. * Осьовий підшипник із графіту. * Гільза ротора, щілинне ущільнення й підшипникова обойма зроблені з неіржавкої сталі. * Корпус статора — з алюмінієвого сплаву. * Корпус насоса изЧугун. * Статор із вбудованим термодатчиком. 3-фазний електродвигун. Здвоєні насоси можуть постачатися з релейним модулем у клемній коробці. Насоси можуть вмикатися безпосередньо в електромережу. Релейний модуль дає змогу насосу працювати в трьох режимах. * Автоматичне перемикання насосів. * Резервний режим. * Робота одного режиму.
|
Основні дані
UPSD 50-30 F
| Кількість швидкостей | 3 |
| Макс гідростатичний натиск | 30 дм |
| Макс. робочий тиск | 10 бар |
| Дані на паспортній табличці | CE,TSE |
Зображення
UPSD 50-30 F
| Примітка до зображення: Увага! Зображення продукту може відрізнятися від наявного. |
Крива характеристики
UPSD 50-30 F
Рідина
UPSD 50-30 F
| Діапазон температур рідини | -10 .. 120 °C |
Матеріали
UPSD 50-30 F
| Корпус насоса | Чавун |
| EN-JL1040 | |
| ASTM 35 B - 40 B | |
| Робоче колесо | Неіржавка сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Дані електрообладнання
UPSD 50-30 F
| Підведена потужність за швидкості 1 | 90 Вт |
| Підведена потужність за швидкості 2 | 100 Вт |
| Підведена потужність за швидкості 3 | 160 Вт |
| Промислова частота | 50 Hz |
| Номінальна напруга | 3 x 400-415 V |
| Струм за частоти обертання 1 | 0.21 A |
| Струм за частоти обертання 2 | 0.22 A |
| Струм за швидкості 3 | 0.52 A |
| Cos фі для швидкості 1 | 0,62 |
| Cos фі для швидкості 2 | 0,66 |
| Cos фі | 0,44 |
| Клас захисту (IEC 34-5) | 44 |
| Клас ізоляції (IEC 85) | F |
| Захист електродвигуна | CONTACT |
| Тепловий захист | внутрішній. |
Монтаж
UPSD 50-30 F
| Діапазон температури довкілля | 0 .. 40 °C |
| Макс. робочий тиск | 10 бар |
| Стандартний фланець | DIN |
| З'єднання труб | DN 50 |
| Допустимий тиск | PN 6 / PN 10 |
| Монтажна довжина | 280 мм |
Устр-ва управл-ия
UPSD 50-30 F
| Реле | з реле |
| Положення коробки виводів | 12H |
Інше
UPSD 50-30 F
| Нетто вага | 41.2 кг |
| Повна вага | 40.1 кг |
| Об'єм паковання | 0.058 м3 |
| Маркування енергоеф-ті | D |
Габаритний кресляр
UPSD 50-30 F
| Примітка | Правова застереження |
| Внимание! Усі величини дані в [мм], якщо не зазначено інше. | На цьому спрощеному габаритному кресленнях представлені не всі компоненти. |
Схема під'єднань
UPSD 50-30 F
Опис
Здвоєні циркуляційні насоси
Сфери застосування
|
Особливості та переваги
|
Опції
|
