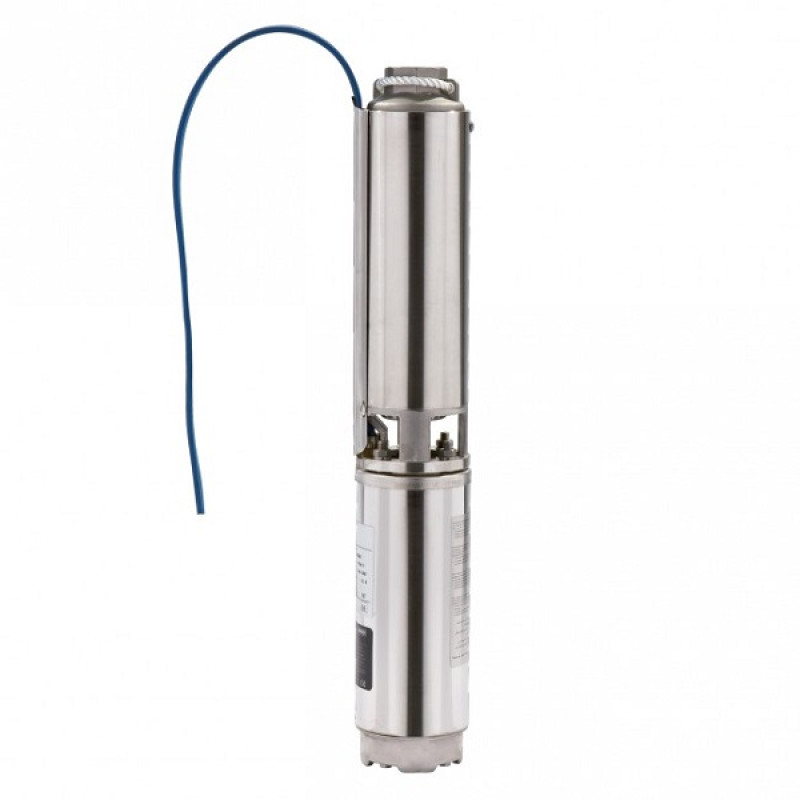

Повністю затоплюваний багатоступінчастий насос із радіальними робочими колесами у секційному виконанні для вертикального або горизонтального монтажу із вбудованим зворотним клапаном.
Некородуючий електродвигун з постійними магнітами для прямого пуску з метою приєднання до частотного перетворювача, що входить до комплекту постачання. Заповнений маслом електродвигун з самозмазуються підшипниками, розрахований на високу частоту обертання до 8400 об/хв.
За рахунок експлуатації з частотним перетворювачем здійснюється автоматичне узгодження частоти обертання агрегату з потоковою витратою води. Це дозволяє підтримувати тиск, що створюється насосом на постійному рівні. Охолодження електродвигуна і частотного перетворювача відбувається за рахунок перекачуваної рідини. Цей агрегат завжди повинен експлуатуватися у понуреному стані. При вертикальній установці необхідно передбачити кожух, що охолоджує, залежно від діаметра колодязя. Горизонтальний монтаж завжди виконується з охолоджуючим кожухом. Він встановлюється безпосередньо у напірний трубопровід біля місця, що виключає затоплення. Для перекачування води зі скважин з максимальною глибиною занурення 150 м та максимальним вмістом піску 50 г/м.
Понурювальний насос для вертикального або горизонтального монтажу.
Гідравліка:
Багатоступінчастий занурювальний насос із радіальними або напіваксіальними робочими колесами у секційному виконанні. Вбудований зворотний клапан. Всі деталі, що контактують із перекачуваною средою, виконані з корозійностійкого матеріалу.
Двигун:
Корозійностійкий однофазний або трифазний двигун прямого пуску. Герметично залитий мотор, просочений смолою, обмотка з ізолюючим лакуванням, самозмазуються підшипники, наповнення водно-гліколевою сумішшю.
Охолодження:
Охолодження мотора відбувається за рахунок перекачуваної середовища. Експлуатація двигуна допускається лише у понуреному стані. Необхідно дотримуватися граничних значень макс. температури перекачується. Вертикальний монтаж можна виконати з охолоджуючим кожухом, або без нього - на вибір. Горизонтальний монтаж виконується з охолоджуючим кожухом.
Визначення параметрів:
Для цих агрегатів неможливий режим всмоктування!
Агрегат під час експлуатації повинен повністю перебувати у воді!
Застосування насоса:
- Для перекачування води зі свердловин, колодязів та цистерн;
- Для використання у системах водопостачання, поливу та іригації;
- підвищення тиску;
- Зниження рівня води;
- Для перекачування води без довговолокнистих та абразивних домішок.
Особливості насоса:
- Деталі, що контактують з перекачуваною рідиною, із стійких до корозії матеріалів;
- Вбудований клапан зворотного перебігу;
- Зносостійкий завдяки робочим колесам, що спливають;
- Зручний для технічного обслуговування двигун.
Функції насоса:
- Багатоступінчастий занурювальний насос із радіальними або напіваксіальними робочими колесами;
- Герметизовані мотори;
- Вбудований зворотний клапан;
- Муфта відповідно до NEMA;
- Однофазний або трифазний двигун;
- Термічне реле двигуна для однофазного двигуна.
Матеріали насосу:
- Корпус гідравлічної системи: нержавіюча сталь 1.4301;
- Робочі колеса: Noryl;
- Вал гідравлічної системи: нержавіюча сталь 1.4104;
- Корпус двигуна: нержавіюча сталь 1.4301;
- Вал двигуна: нержавіюча сталь 1.4305.
Комплектація:
- Гідравліка у повному зборі з мотором;
- З'єднувальний кабель завдовжки 1,5/1,75/2,5 м з роздільною здатністю до застосування в питному водопостачанні (поперечний переріз: 4x1,5 мм 2 );
- У виконанні для однофазного струму - з розподільною коробкою та конденсатором, термічним реле двигуна, а також вмикачем/вимикачем;
- Інструкція з монтажу та експлуатації.
