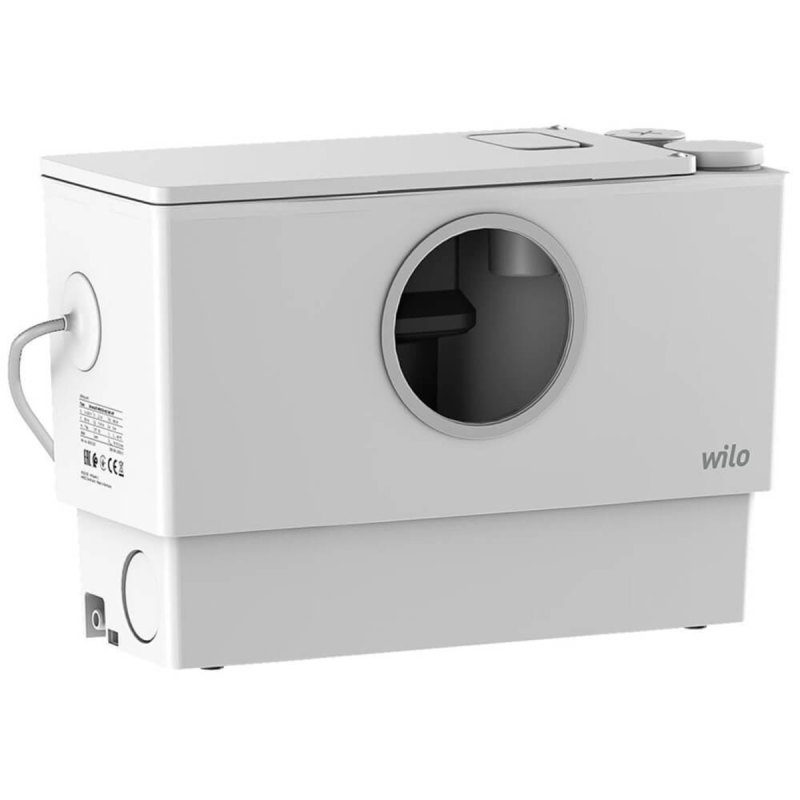

Каналізаційна установка DrainLift MINI3-XS/WC-EF 6095128

Компактний і готовий до під’єднання підйомний пристрій DrainLift MINI3-XS/WC-EF для дренажу раковини, душу, ванни й туалету.
Для збирання та перекачування в побутових приміщеннях стічних вод з фекаліями.
Установка водовідведення виконує вимоги згідно з EN 12050-3.
Для установок згідно з 12050-3 потрібно дотримуватися наведених далі умов:
- Усі під’єднані дренажні об’єкти встановлено в одному приміщенні.
- Вище рівня зворотного потоку є додатковий туалет.
Конструкція
Компактний, готовий до під’єднання й повністю занурюваний підйомний пристрій з насосом із занурювальним двигуном. Насос із занурювальним двигуном оснащено лезом, яке обертається. Лезо надійно подрібнює фекалії у стічних водах. Контроль рівня здійснюється за допомогою вертикального поплавкового вимикача. Система розповітрення вбудована у кришку й оснащена активовано-вугільним фільтром.
Пропонуються щонайбільше п’ять під’єднань:
- 1 вхідний отвір 40 мм (DN 40), без зворотного клапана, у виконанні вгору, закритий у заводському налаштуванні.
- 2 вхідні отвори 40/50 мм (DN 40/50), зі зворотним клапаном, у виконанні горизонтально ліворуч і праворуч, відкриті у заводському налаштуванні.
- 1 під'єднання унітаза 110 мм (DN 110), у виконанні вперед, відкрите у заводському налаштуванні. — За потреби під'єднання унітаза може бути у виконанні горизонтально праворуч. Відповідний отвір закритий у заводському налаштуванні.
- 1 напірний патрубок 32/40 мм (DN 32/40), зі зворотним клапаном, у виконанні вгору, відкритий у заводському налаштуванні.
Гідравлічні дані
Максимальний робочий тиск PN: 1 бар
Мінімальна температура середовища Tmin: 3 °C
Максимальна температура середовища Tmax: 40 °C
Макс. температура рідини, короткочасно до 5 хв. T: 75 °C
Рівень шуму: 56,4 дБ
Макс. об’єм увімкнення V:2,4 л
Подрібнювач: так
Комплект постачання
- 1 манжета для HT-труби DN 32/40 (32/40 мм)
- 2 шлангові хомути 32 – 50 мм
- 1 манжета для HT-труби DN 110 (110 мм)
- 1 затискне кільце
- 1 шланговий хомут 110 – 130 мм
- 2 впускні патрубки DN 50 (50 мм)
- 2 манжети для HT-труби DN 40/50 (40/50 мм)
- 2 зворотних клапани
- 4 хомути для кріплення труб 50 – 70 мм
- 2 шлангові хомути 32 – 50 мм
- 2 ущільнюючі набивки
- 6 ущільнювальних кілець
- Кріплення на підлозі (захист від спливання): 2 кутники для кріплення із гвинтами і дюбелями
