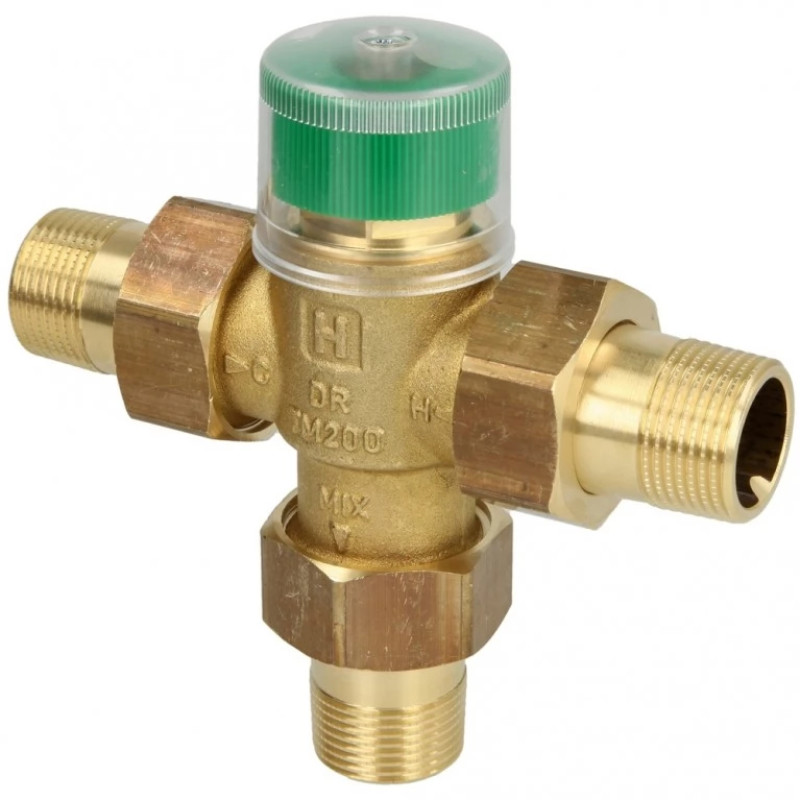

Honeywell Клапан термостатичний змішувальний TM200-3/4А TM200-3/4A

Опис продукту Термозмішувальний клапан Honeywell TM200-3/4А

Термостатичні термозмішувальні клапани Honeywell ТМ200 із різьбовими хвостовиками, із захистом від опіків.

Терморегулюючі змішувальні клапани ТМ 200 забезпечують регулювання температури води та використовуються:

• Для централізованого регулювання температури на агрегатах гарячого водопостачання або для місцевого регулювання в зоні, що прилягає до випусків місцевого водовідбору. Також використовуються для встановлення на сонячні водонагрівальні прилади, в яких використовуються подвійне джерело енергії.
• У системах з опалювальними панелями у підлозі або для обмеження температури води у зворотному трубопроводі бойлера.

Особливості клапана:

• Високочутливий термоелемент з високою універсальною чутливістю до температури, навіть за малих витрат
• Просте регулювання необхідної температури води
• Захист від опіків – впуск гарячої води автоматично перекривається, якщо припиняється подача холодної води, за умови, що температура гарячої води на впуску принаймні на 10 °К вище, ніж попередньо відрегульована температура змішаної води
• Впуск холодної води автоматично перекривається, якщо припиняється подача гарячої води
• Внутрішні компоненти виготовлені з матеріалів, стійких до утворення накипу.
• Відповідає вимогам КТW

Конструкція:

• Корпус
• Штуцера
• Кнопки регулювання
• Захисний ковпачок для блокування доступу до регулювання температури змішаної води
• Терморегулятор

Матеріали:

• Корпус із латуні, стійкою до корозії цинкових сплавів.
• Латунні штуцери
• Рухомі частини з високоякісного синтетичного матеріалу, стійкого до утворення накипу.
• Захисний ковпачок із прозорої пластмаси
• Кнопка регулювання із пластмаси
• Ущільнення з матеріалу NBR
• Пружина з нержавіючої сталі

Принцип дії термостатичних термозмішувальних клапанів Honeywell ТМ200

a) Як змішувальний клапан для систем опалення та ГВП:

Високочутливий тепловий елемент, розташований на виході клапана, управляє штоком, який регулює витратну пропорцію між гарячою та холодною водою відповідно до встановленої температури. На входах гарячої та холодної води клапан також має два еластичні сідла, які забезпечують:

• Примусове замикання гарячої води при раптовому припиненні подачі холодної води, якщо температура гарячої води принаймні на 10 K вище, ніж задана температура змішаної води.
• Замикання впуску холодної води при припиненні подачі гарячої води.

b) Як розділовий клапан у системах центрального опалення:

При такому застосуванні потік через клапан направлений у зворотний бік порівняно з випадком використання клапана як змішувач гарячої води. Вода, що подається, омиває чутливий елемент і переміщає розподільний поршень таким чином, що якщо температура води вище відрегульованого значення, то вона повертається в опалювальну систему, а якщо нижче - надходить в бойлер.

Разом із клапаном постачається захисний ковпачок для блокування доступу до регулювання температури змішаної води.
