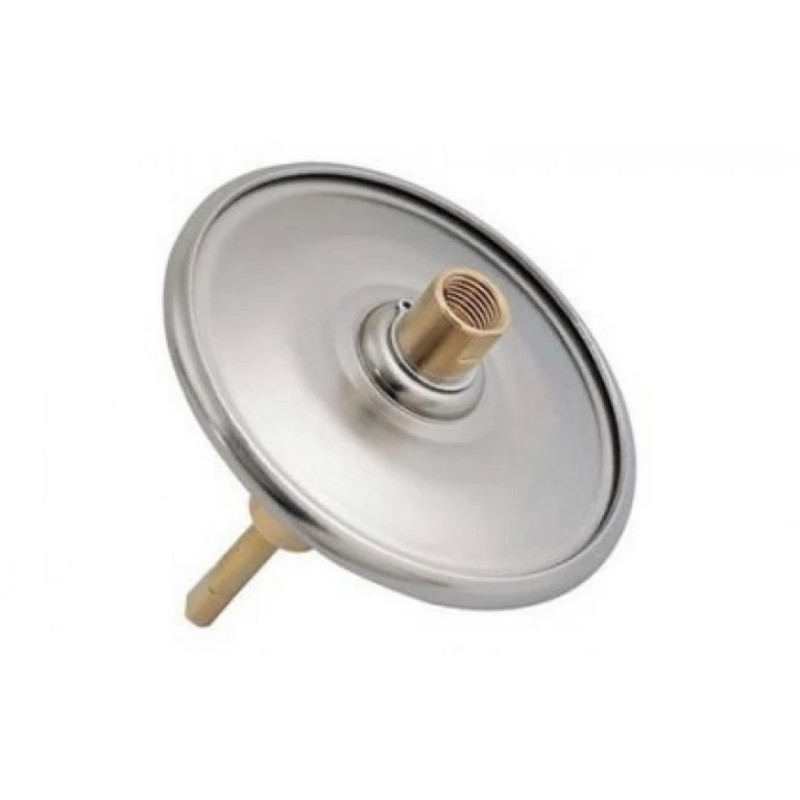

Honeywell Мембранний блок (діафрагма) Kombi-DP V5012C 0.3-0.6 V5012C0306

Опис продукту Мембранний блок Honeywell V5012С Kombi-DP 0,3-0,6 бар (V5012C0306)

Мембранні блоки Honeywell V5012С Kombi-DP для балансувальних клапанів V5010Y

Застосовується в системах зі змінною об'ємною витратою, таких як двотрубні системи опалення, охолодження або теплообмінники централізованого теплопостачання, та забезпечує збереження гідравлічного балансу за допомогою підтримки постійного перепаду тиску на всіх споживачах на постійному, попередньо налаштованому рівні навіть при зміні характеристик витрати.

Мембранний блок (діафрагма) V5012C Kombi-DU може бути встановлений на балансувальний клапан у будь-який час, навіть коли система вже працює.

Для встановлення діафрагми не потрібне припинення роботи системи або її дренаж.

V5012C Kombi-DP мембранний блок (діафрагма) встановлюється на балансувальний клапан V5010 Kombi-3-plus СИНІЙ, який встановлений на зворотному трубопроводі і з'єднується імпульсною трубкою з клапаном V5000 Kombi-3-plus ЧЕРВОНИЙ, який встановлений на трубопроводі, що подає.

особливості:

• Встановлюються без переривання роботи системи.
• Доступний діапазон попереднього налаштування перепаду тиску: 0,3..0,6 бар
• Міцна та надійна конструкція.
• Підходить до клапанів V5010 Kombi-3-plus СИНІЙ c DN10…DN40.

Конструкція:

• Корпуси мембранного блоку зі з'єднаннями для імпульсної трубки та клапаном.
• Шпиндель та штовхач клапана.
• Адаптер для подавального клапана для встановлення імпульсної трубки на клапан у магістралі подачі (підходить для V5000 Kombi-3-plus ЧЕРВОНИЙ).
• 4х1 мм імпульсна трубка з компресійними фітингами, довжина 800 мм.
• Спеціальний ключ "allan key" для зміни настроєного значення.

Матеріал:

• Корпус діафрагми, шпиндель та мембранний шпиндель виготовлені з нержавіючої сталі.
• З'єднання з імпульсною трубкою та клапаном, адаптер для подавального клапана, компресійні фітинги та штовхач виготовлені з латуні.
• Імпульсна трубка виготовлена з міді.
• Мембрана та м'які ущільнення виконані з гуми EPDM.
