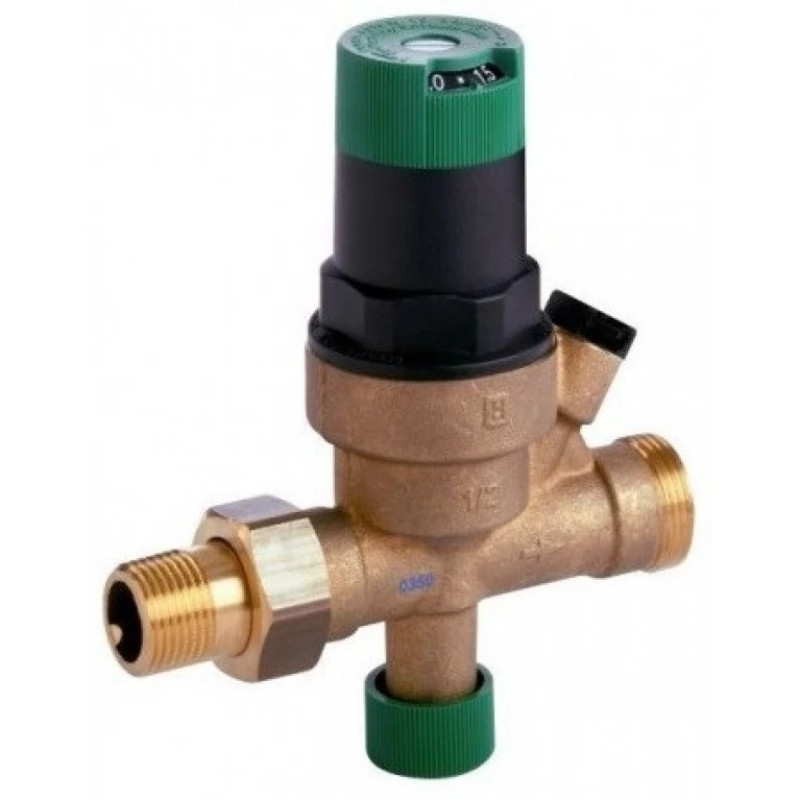

Honeywell Підживлювальний клапан, VF06-DN15. PN16. Tmax 70°C. Діапазон регулювання 0.5-3.0 бар. VF06-1/2A

Опис продукту Підживлювальний клапан Honeywell VF06-1/2A зі шланговим хвостовиком

Підживлювальні клапани Honeywell VF06

Наповнювач VF 06 дозволяє легко заповнювати рідиною або в разі необхідності доповнювати замкнуту систему опалення. Редукційний клапан, контрольний клапан, а також запірний пристрій об'єднані в одному блоці. Спеціальне з'єднання для підключення манометра дозволяє встановлювати манометр (що поставляється як додаткове обладнання) для забезпечення точного контролю тиску системи після її заповнення.

Особливості підживлювальних клапанів Honeywell VF06

• Корпус із внутрішніми та зовнішніми різьбовими з'єднаннями

• Один поворот ручки для налаштування клапана

• Настройка відображається безпосередньо на регулювальній ручці

• Повністю замінна вставка з високоякісного синтетичного матеріалу

• Контрольний клапан, що відповідає стандартам DIN/DVDW

• Збалансований редукційний клапан - коливання тиску на вході не впливає на тиск на виході.

• Вбудований запірний пристрій

• Різні види з'єднань

Конструкція підживлювальних клапанів Honeywell VF06

Наповнювальний клапан складається з:

• Корпуси

• Кришки пружини з регулювальною шкалою

• Пружини

• Редукційний клапан

• Неповоротна вставка клапана

• Запірна вставка з рифленою ручкою

Матеріали підживлювальних клапанів Honeywell VF06

• Латуневий корпус

• Кришка пружини із високоякісного теплостійкого синтетичного матеріалу

• Пружина із пружинної сталі

• Неповоротна вставка клапана із високоякісного теплостійкого синтетичного матеріалу

• Мембрана з дисперсно-армованого NBR

• Ущільнення з NВR

Область застосування підживлювальних клапанів Honeywell VF06

Закриті системи опалення, що відповідають стандарту DIN 4751

Принцип дії підживлювальних клапанів Honeywell VF06

Вбудований редукційний клапан працює за принципом урівноваження сил. Сила мембрани протидіє силі регулювальної пружини. Тиск на вході не впливає на відкриття, ні на закриття клапана. Таким чином, коливання тиску на вході не впливають на тиск на виході, забезпечуючи тим самим компенсацію вхідного тиску. Вбудований контрольний клапан захищає систему водопостачання, дозволяючи воді текти лише в одному напрямку. У напрямку потоку диск ущільнення відкривається у протидію силі пружини під впливом перепаду тиску.
