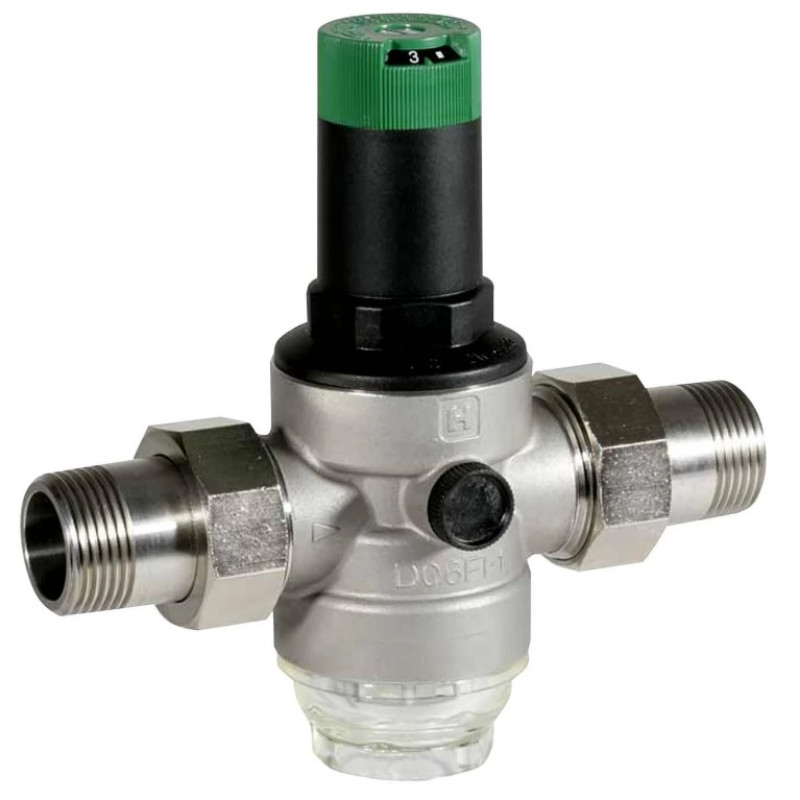

Honeywell Регулятор тиску D06FI-11/4B D06FI-11/4B

Опис продукту Редуктор тиску Honeywell D06FI-1 1/4B

Регулятор тиску води Honeywell D06FI

Застосовується для захисту установок питного та господарського водопостачання від надлишкового тиску в магістралі, що подає. D06FI використовується на промислових та комерційних об'єктах у межах своїх специфікацій. Встановлення регулятора тиску запобігає виходу з ладу обладнання внаслідок перевищення тиску та знижує споживання води.

Клапан D06F підтримує постійно встановлений тиск на виході навіть при значних коливаннях вхідного тиску. Зниження робочого тиску та підтримання його на постійному рівні мінімізують шум потоку води в установці.

Особливості редуктора тиску води Honeywell D06FI

• Сертифікація DIN/DVGW
• До розміру 1 1/4” сертифікація низького рівня шуму, група 1 без обмежень.
• Вихідний тиск встановлюється ручкою налаштування.
• Встановлений тиск відображається на шкалі налаштування.
• Настроювальна пружина не вступає в контакт із водою.
• Вставка клапана із високоякісного синтетичного матеріалу може повністю змінюватись.
• Вбудований фільтр тонкого очищення.
• Є версії без фітингів.
• Легко модернізується у комбінований фільтр тонкого очищення.
• Може оснащуватися вхідним зворотним клапаном.
• Збалансоване придушення сідло клапана – коливання вхідного тиску не впливають на вихідний тиск.

Конструкція регулятора тиску води Honeywell D06FI

• Корпус з отворами G 1/4” під манометр з обох боків.
• Різьбове з'єднання (версії А та В).
• Вставка клапана з діафрагмою та сідлом клапана.
• Фільтр тонкого очищення з осередками сітки 0,16 мм.
• Редукційна вставка зі шкалою та ручкою налаштування.
• Фільтр колба.
• Настроювальна пружина.

Габарити:

• Номінальний діаметр, DN – 32;
• Розмір з'єднання, R - 1 1/4";
• L – 200 мм;
• I – 105 мм;
• H – 111 мм;
• h – 64 мм;
• D – 61 мм;
• Вага – 2 кг;
• Значення Kvs – 5,9 м3/год.

Матеріали редуктора тиску води Honeywell D06FI

• Корпус із нержавіючої сталі.
• Різьбові фітинги із нержавіючої сталі.
• Вставка клапана із високоякісного синтетичного матеріалу.
• Сітка фільтра із нержавіючої сталі.
• Пружинна склянка з ручкою налаштування та шкалою із високоякісного синтетичного матеріалу.
• Колба фільтра із прозорого пластику або нержавіючої сталі.
• Настроювальна пружина із пружинної сталі.
• Діафрагма з армованого NВR.
• Ущільнення із NВR.

Принцип монтажу регулятора тиску води Honeywell D06FI

Діаграма витрати

Манометр не входить до комплекту постачання.
