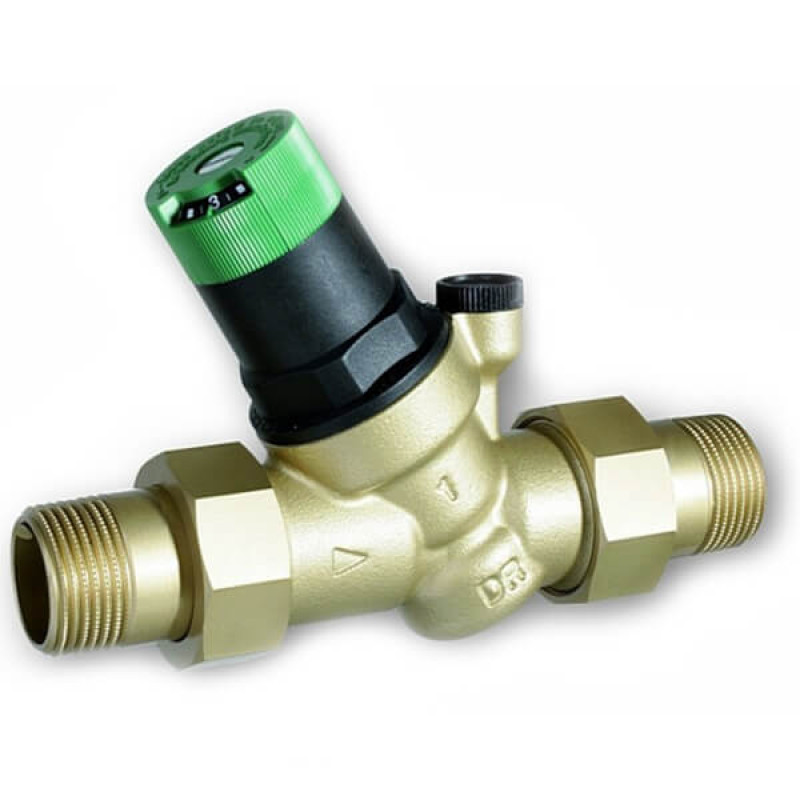

Honeywell Регулятор тиску води мембранний D05FS-1/2A

Опис продукту Редуктор тиску води Honeywell D05FS-1/2A

Регулятор тиску води Honeywell D05FS-1/2A

Регулятор тиску призначений для захисту установок побутового водопостачання від надлишкового тиску в магістралі, що подає. Використовується на промислових та комерційних об'єктах у діапазоні технічних можливостей.

Особливості редуктора тиску води Honeywell D05FS

• Тиск на виході налаштовується за допомогою регулювальної ручки.
• Настроєний тиск відображається на шкалі індикації заданого значення.
• Регулювальна пружина не контактує з водою.
• Вставка клапана виготовлена із високоякісного синтетичного матеріалу та може замінюватись.
• Компенсація тиску на вході – тиск, що змінюється, на вході не впливає на встановлений тиск на виході.

Конструкція регулятора тиску води Honeywell D05FS:

• Корпус зі з'єднанням під манометром G1/4”.
• Вставка клапана в комплекті з мембраною та сідлом клапана.
• Кришка пружини з регулювальною ручкою та настановною шкалою.
• Регулювальна пружина.
• Значення kv s-3,0 м3/год

Габаритні розміри:

• Номінальний діаметр, DN – 15
• Розмір з'єднання, R - 1/2"
• L – 155 мм
• I - 95 мм
• H - 124 мм
• h -26 мм
• Вага – 0,65 кг

Матеріали редуктора тиску води Honeywell D05FS

• Корпус – латунь, стійка до вимивання цинку
• Вставка клапана – високоякісний синтетичний матеріал.
• Кришка пружини з регулювальною ручкою та настановною шкалою – високоякісний синтетичний матеріал.
• Регулювальна пружина – пружинна сталь.
• Мембрана – армований волокном NBR.
• Ущільнення NBR.

Принцип монтажу регулятора тиску води Honeywell D05FS

Діаграма витрати

Манометр у комплект поставки не входить .
