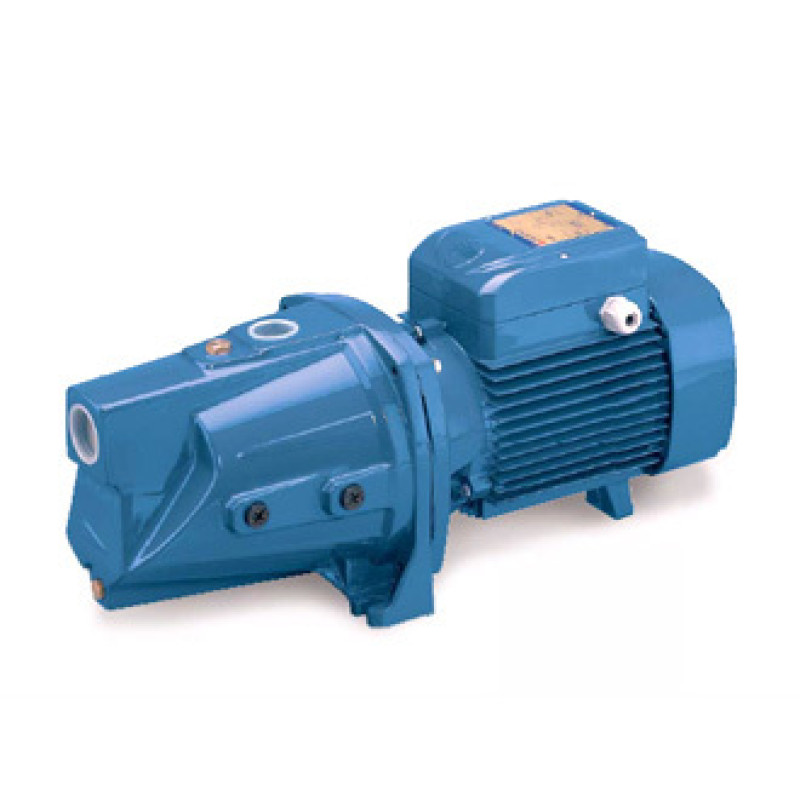

Насос самовсмоктуючий Pedrollo JCRm 1C

Описание
Cамовсасывающие электронасосы JET
Центробежный нерж. корпус
Краткая техническая характеристика

подача до 80 л/мин. (4.8 м3/ч)
напор до 72 м
манометрическая высота всасывания до 9 м
температура жидкости до +40°С
максимальная температура окружающей среды +40°С

Изготовленные из нержавеющей стали, с целью увеличения их долговечности, эти насосы оснащены новым гидравлическим узлом, который позволил значительно снизить шум по сравнению с существующими стандартами.

Принцип работы

Серия JCR включает в себя самовсасывающие электронасосы центробежного типа с корпусом насоса из нержавеющей стали. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок: оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса, заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные мешки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через нагнетательный трубопровод. Одновременно с этим образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым самовсасывание. Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) растворенного воздуха в накачиваемой жидкости.
При разработке серии JCR на основе предыдущего опыта PEDROLLO особое внимание было уделено подбору материалов и гидравлической эффективности, в результате чего насосы стали более компактными, улучшились Эксплуатационные характеристики, снизился шум.

Область применения и установка

Насосы данной серии рекомендуются для перекачки чистой воды и химически не агрессивных жидкостей.
Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д.
Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия. Примечание. Рекомендуется в любом случае устанавливать донный клапан, или обратный клапан, на всасывающем патрубке.

Конструктивные характеристики

Корпус насосаиз нержавеющей стали AISI 304, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI 338.

Крышка корпуса насоса из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение.
Узул эжетора из технополимера Noryl GFN2V "General Electric " (сертифицирован для питьевой воды).
Рабочее колесо , радиальное, центробежного типа, из технополимера Noryl GFN2V "General Electric " (сертифицировано для питьевой воды).
Ведущий вал из нержавеющей стали AISI 416.

Механическое уплотнение из керамики и графита.

Элктродвигатель: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Класс изоляции F (В до 0.90 кВт).
В однофазных двигателях предусмотрено встроенное термозашитное устройство (аварийный выключатель).
Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
Стпень защиты IP 44.
Исполнение и правила безопасности в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34.

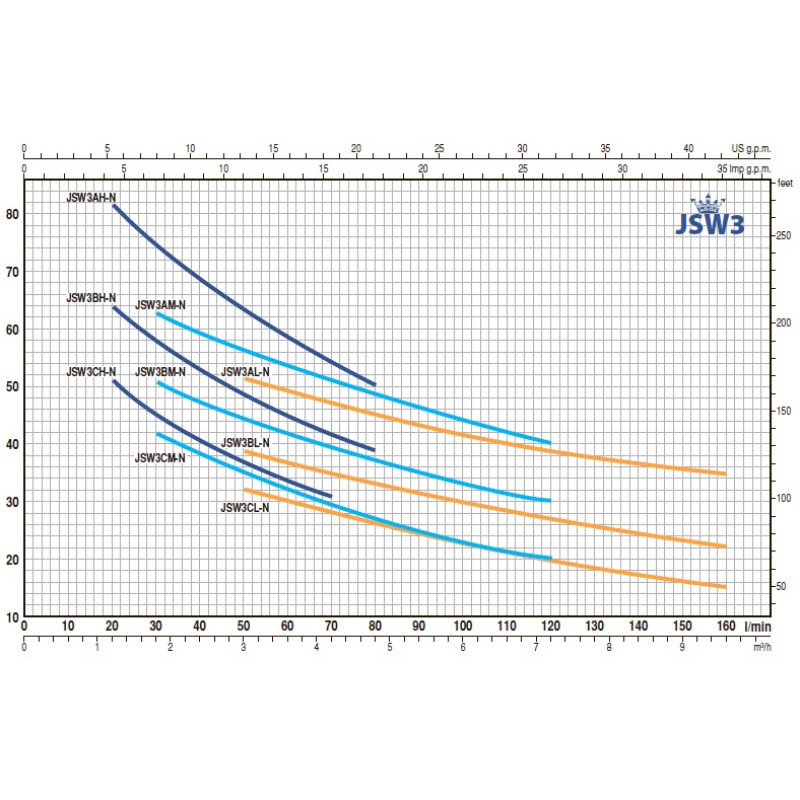

Характеристики кривых таблицы имеют допускаемые отклонения согласно ISO 2548.
