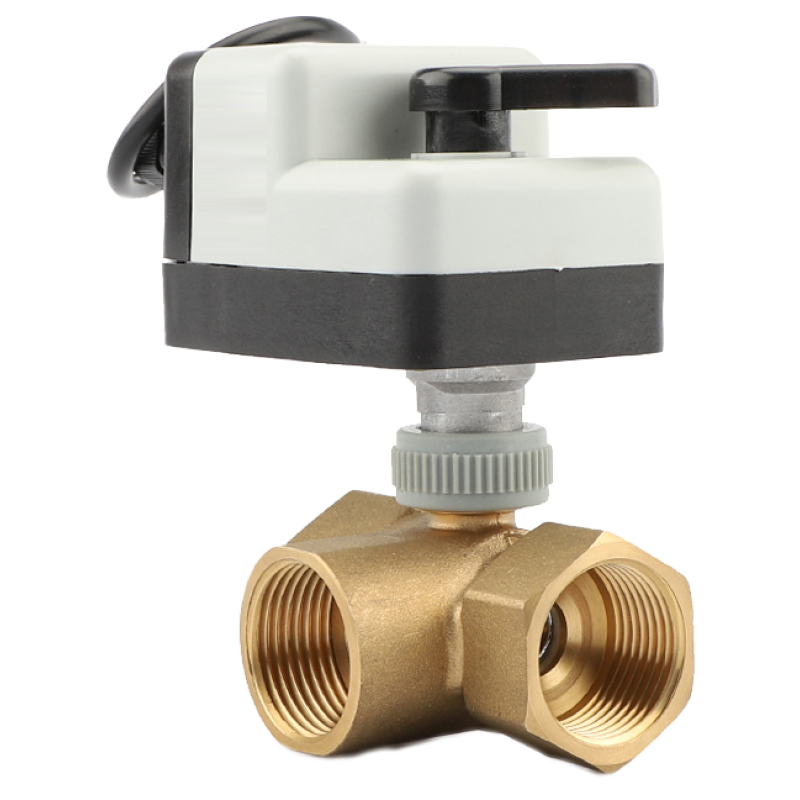

Tervix 206132 3-ходовий зонний клапан н/в 1" DN25 з самозворотним електроприводом Pro Line ZERG (206132)

Принцип дії: Принцип – on/off. Клапан з приводом має вихідне положення «відкритий» та 2-х точкове управління (N+L, 220В). При подачі напруги на привод він переводить клапан у положення «закрито», а при знятті напруги з приводу – у положення «відкрито». У разі 3-х ходового клапана (див. рис.) – при подачі напруги на привод він повертає шток клапана в положення 900 і перемикає потік рідини в іншу гілку. При знятті напруги з приводу – клапан повертається у вихідне положення. Поточне положення клапана визначається положенням ручки на приводі. Привід оснащений потужним конденсатором, що забезпечує його повернення у вихідне положення при знятті напруги з приводу. кондиціювання (HVAC), фанкойлі, системи автоматичного керування водопостачанням, системи нагріву води та ін.

{img} height="100%" width="650" src="/https://.com.ua/images/companies/1/new-tovar-opisanie/truboprovodnaya-armatura/zaporno-reguliruyushchaya-armatura/ tervix--3-h-nu-12-dn15-pro-line-zerg-shema1.jpg" />

Монтаж клапана Перед установкою клапана ретельно промийте систему, приділяючи особливу увагу видаленню залишків пайки та шматочків металу. Ми також рекомендуємо використовувати відповідні фільтри у системі. Щоб не пошкодити корпус приводу, перед монтажем клапана рекомендується демонтувати привод. Демонтаж – відкрутіть накидну гайку та зніміть привід із клапана. Монтаж – поєднайте сідло приводу зі штоком клапана і закрутіть накидну гайку.

{img} height="100%" width="650" src="/https://modernsys.com.ua/images/companies/1/new-tovar-opisanie/truboprovodnaya-armatura/zaporno-reguliruyushchaya-armatura/ tervix-modernsys-3-h-nu-12-dn15-pro-line-zerg-shema2.jpg" />

Експлуатація: Кульові клапани ZERG складаються з двох основних елементів – клапана та електричного приводу. Клапані ZERG можна встановити без електричного приводу. Після встановлення клапана привод можна встановити в будь-яку годину. При експлуатації привод може бути замінений без необхідності зливу теплоносія або зупинки системи. При збої живлення клапан повертається у вихідне положення (відкритий). За потреби зачинити клапан вручну за відсутності електроенергії, потрібно натиснути на ручку і повернути її. Якщо конденсатор заряджання, клапан може повернутись у вихідне положення (відкритий). Тоді необхідно повторити цю дію кілька разів (3-5 разів), доки конденсатор не розрядиться. У разі відновлення електропостачання клапан самостійно повернеться до автоматичної роботи.
