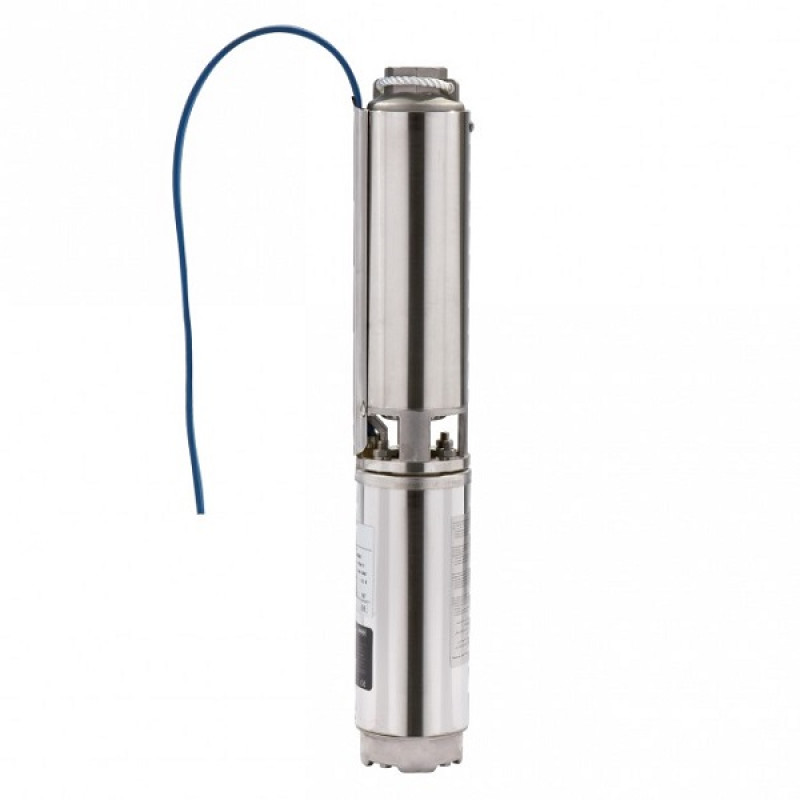

Wilo Насос свердловинний TWU 4-0414-C (6049340)

Повністю затоплюваний багатоступінчастий насос із радіальними робочими колесами у секційному виконанні для вертикального або горизонтального монтажу із вбудованим зворотним клапаном.

Некородуючий електродвигун з постійними магнітами для прямого пуску з метою приєднання до частотного перетворювача, що входить до комплекту постачання. Заповнений маслом електродвигун з самозмазуються підшипниками, розрахований на високу частоту обертання до 8400 об/хв.

За рахунок експлуатації з частотним перетворювачем здійснюється автоматичне узгодження частоти обертання агрегату з потоковою витратою води. Це дозволяє підтримувати тиск, що створюється насосом на постійному рівні. Охолодження електродвигуна і частотного перетворювача відбувається за рахунок перекачуваної рідини. Цей агрегат завжди повинен експлуатуватися у понуреному стані. При вертикальній установці необхідно передбачити кожух, що охолоджує, залежно від діаметра колодязя. Горизонтальний монтаж завжди виконується з охолоджуючим кожухом. Він встановлюється безпосередньо у напірний трубопровід біля місця, що виключає затоплення. Для перекачування води зі скважин з максимальною глибиною занурення 150 м та максимальним вмістом піску 50 г/м.

Понурювальний насос для вертикального або горизонтального монтажу.

Гідравліка:

Багатоступінчастий занурювальний насос із радіальними або напіваксіальними робочими колесами у секційному виконанні. Вбудований зворотний клапан. Всі деталі, що контактують із перекачуваною средою, виконані з корозійностійкого матеріалу.

Двигун:

Корозійностійкий однофазний або трифазний двигун прямого пуску. Герметично залитий мотор, просочений смолою, обмотка з ізолюючим лакуванням, самозмазуються підшипники, наповнення водно-гліколевою сумішшю.

Охолодження:

Охолодження мотора відбувається за рахунок перекачуваної середовища. Експлуатація двигуна допускається лише у понуреному стані. Необхідно дотримуватися граничних значень макс. температури перекачується. Вертикальний монтаж можна виконати з охолоджуючим кожухом, або без нього - на вибір. Горизонтальний монтаж виконується з охолоджуючим кожухом.

Визначення параметрів:

Для цих агрегатів неможливий режим всмоктування!
Агрегат під час експлуатації повинен повністю перебувати у воді!

Застосування насоса:

• Для перекачування води зі свердловин, колодязів та цистерн;
• Для використання у системах водопостачання, поливу та іригації;
• підвищення тиску;
• Зниження рівня води;
• Для перекачування води без довговолокнистих та абразивних домішок.

Особливості насоса:

• Деталі, що контактують з перекачуваною рідиною, із стійких до корозії матеріалів;
• Вбудований клапан зворотного перебігу;
• Зносостійкий завдяки робочим колесам, що спливають;
• Зручний для технічного обслуговування двигун.

Функції насоса:

• Багатоступінчастий занурювальний насос із радіальними або напіваксіальними робочими колесами;
• Герметизовані мотори;
• Вбудований зворотний клапан;
• Муфта відповідно до NEMA;
• Однофазний або трифазний двигун;
• Термічне реле двигуна для однофазного двигуна.

Матеріали насосу:

• Корпус гідравлічної системи: нержавіюча сталь 1.4301;
• Робочі колеса: Noryl;
• Вал гідравлічної системи: нержавіюча сталь 1.4104;
• Корпус двигуна: нержавіюча сталь 1.4301;
• Вал двигуна: нержавіюча сталь 1.4305.

Комплектація:

1. Гідравліка у повному зборі з мотором;
2. З'єднувальний кабель завдовжки 1,5/1,75/2,5 м з роздільною здатністю до застосування в питному водопостачанні (поперечний переріз: 4x1,5 мм ² );
3. У виконанні для однофазного струму - з розподільною коробкою та конденсатором, термічним реле двигуна, а також вмикачем/вимикачем;
4. Інструкція з монтажу та експлуатації.
