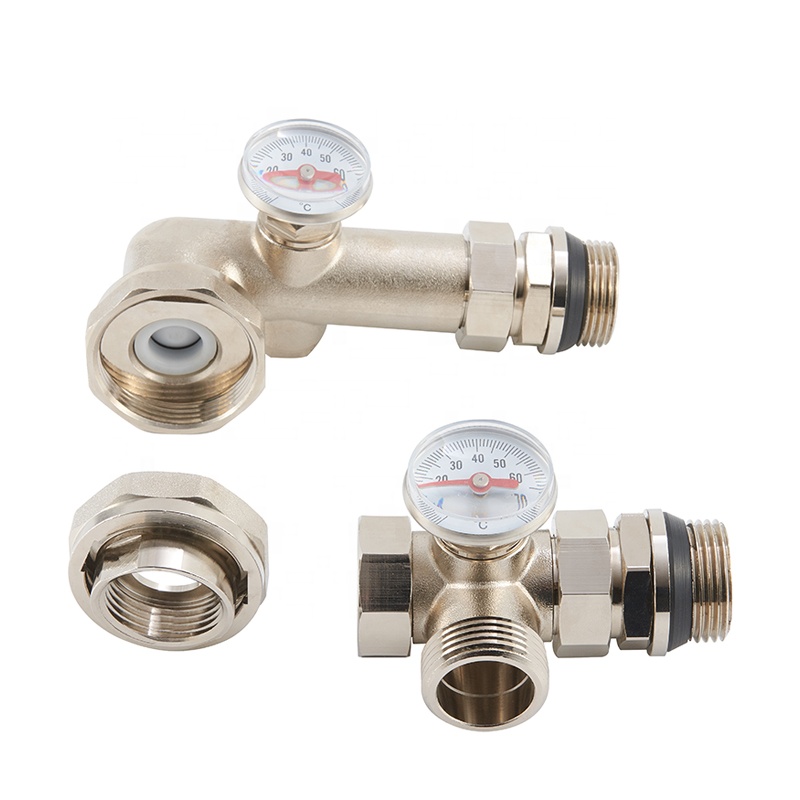

521311 Змішувальний вузол 1" для теплої підлоги Tervix Pro Line Mixset без насосу (521311)

521311 Змішувальний вузол 1" для теплої підлоги Tervix Pro Line Mixset без насоса. використовуватись у поєднанні з розподільними гребінцями від 2 до 12 контурів.

Теплоносій, що подається з джерела тепла, надходитиме на термостатичний клапан (у комплект не входити). Теплоносій (подача з боку котла) поєднується з теплоносієм (звернення з боку гребінки) у термостатичному клапані. Температура теплоносія на виході регулюється термостатичним клапаном (не входить до комплекту).

Також для візуального контролю температури теплоносія на подачі та обороті передбачені термометри (4). Залишки теплоносія на звороті (5) подаються на догрівання до джерела тепла. Після термостатичного клапана теплоносій проходить через циркуляційний насос і подається на розподільний гребінець.

Підключення

Змішувальний узел повинен бути підключений до опалювальної системи з боку джерела тепла – зовнішнє різьблення 1''. Рекомендуємо використовувати змішувальний клапан ATM 561 (Afriso) та кульові крани для підключення вузла до джерела тепла та розподільчої гребінки. Змішувальний узел з'єднується з розподільчою гребінкою зовнішнім різьбленням 1''. встановити циркуляційний насос з базою 130 та 180 мм. Насос кріпиться двома накидними гайками.
