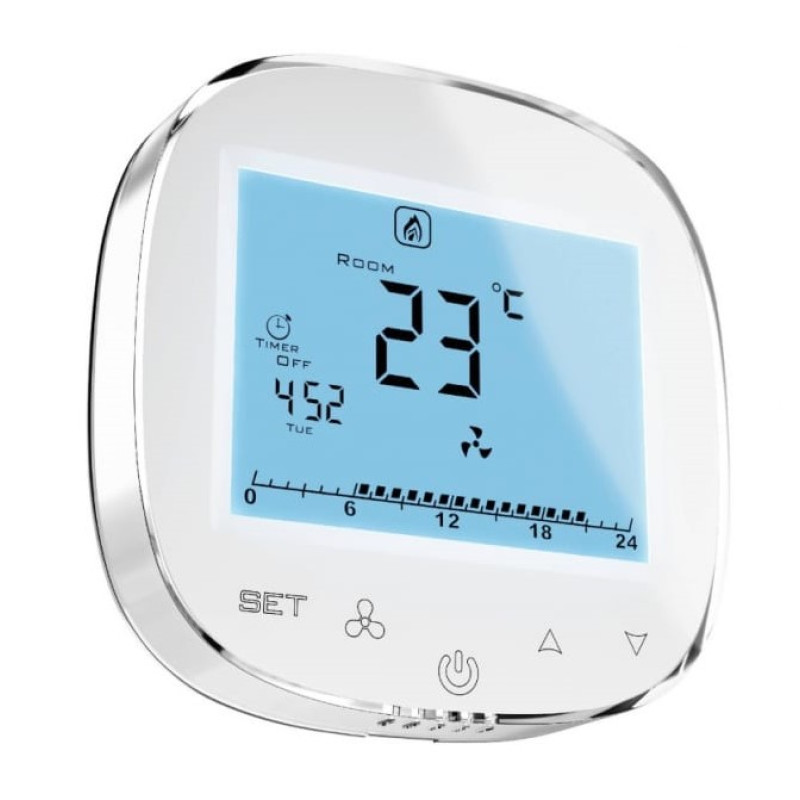

Контроллер HMI WING HY

Специфікація

• Управління За допомогою механічних клавіш мембранної клавіатури Режим програмування A: Утримуйте кнопку [Зображення вентилятора] більше 5 секунд при вимкненому контролері Режим програмування B: Утримуйте кнопку [Set] більше 5 секунд при вимкненому контролері
• Споживана потужність 1,5 ВA
• Країна виробництва Польща
• Діапазон установок -10 °C ... +99 °C ; NTC10K
• Вага 150 грамм
• Функції календаря Програмований календар на тиждень (настройки індивідуальні для кожного дня тижня)
• Час відкриття 230 В AC
• Комунікація Modbus RTU протокол
• Матеріал корпусу ABS пластик + полиэстер
• Швидкість передачі даних 2400/4800/9600 бит/сек
• Виходи 1 аналоговий вихід 0-10; I max = 20 mA 2 релейних виходу (250 В AC, AC1 500 ВA для 230 В AC)
• Дисплей Графічний ЖК-дисплей з підсвічуванням (чорні букви, синій фон)
• Монтаж в стандартній монтажній коробці Ø60 на монтажному кронштейні

Опис

HMI WING HY настінний контролер, призначений для управління повітряними завісами WING EC всіх типів. Він має інтерфейс з протоколом зв'язку Modbus RTU для легкої інтеграції з системами автоматизації будівель (BMS). Контролер має дуже просте і інтуїтивно зрозуміле управління, завдяки зручним і практичним клавіатурі і підсвічуванню екрану. Контролер виготовлений з високоякісних електронних компонентів.

Він призначений для безперервної роботи з однофазною мережею змінного струму напругою 230 В.

Завдяки продуманій конструкції, монтаж контролера здійснюється дуже простим способом: на спеціальному кронштейні в монтажній коробці Ø60 мм. Кронштейн дозволяє легко проводити встановлення та зняття контролера. Електричні кабелі підключаються безпосередньо до клемної колодки, розташованої на задній панелі контролера.

Контролер дозволяє здійснювати трипозиційне регулювання швидкістю обертання вентиляторів з ЄС двигунами, і таким чином трипозиційне регулювання теплопродуктивності агрегату. Контролер дозволяє програмувати режими роботи завіси на тиждень (щодня, 4 інтервалу роботи добу). Контролер дозволяє вибрати один з трьох основних режимів роботи:

• «Двері» (за замовчуванням): Робота завіси з нагріванням повітря, що подається або без нагріву. Необхідний опціональний датчик відкриття дверей. Подача повітря активується тільки при відкритих дверях.
• «Приміщення»: Робота завіси з нагріванням повітря, що подається. Робота завіси активується незалежно від датчика відкриття дверей, якщо температура в приміщенні нижче заданої.
• «Двері + приміщення»: Робота завіси з нагріванням повітря, що подається для підтримки заданої температури в приміщенні. Необхідний опціональний датчик відкриття дверей. Робота завіси активується, якщо відкриті двері або температура в приміщенні нижче заданої.


  Контролер HMI WING HY оптимізує роботу завіси, забезпечуючи її безперервне і надійне функціонування, а його добре продумані функції дозволяють отримати значну економію енергії.
