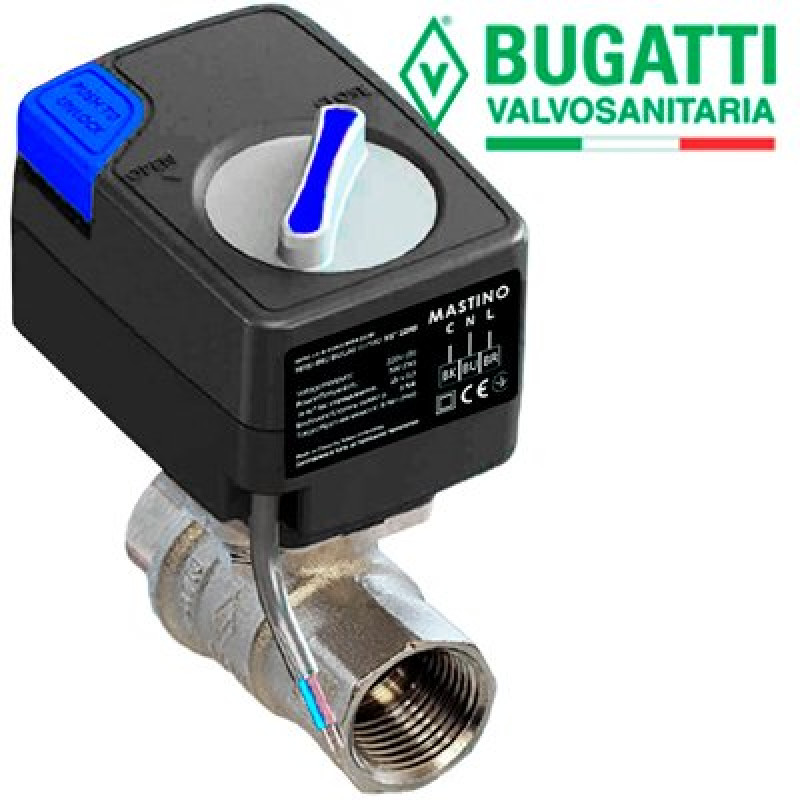

Bugatti Кран з електроприводом Mastino 12В 1" (006315)

Кран з електроприводом складається з крана латунь CW617N та електроприводу 12В постійного струму . В електроприводі є кнопка ручного відкриття/закриття крана. Управління роботою електроприводу здійснюється з використанням трьох проводів: коричневий, чорний та блакитний. Ручний перемикач використовувати тільки при знеструмленому електроприводі. В іншому випадку ви можете пошкодити механізм електроприводу.

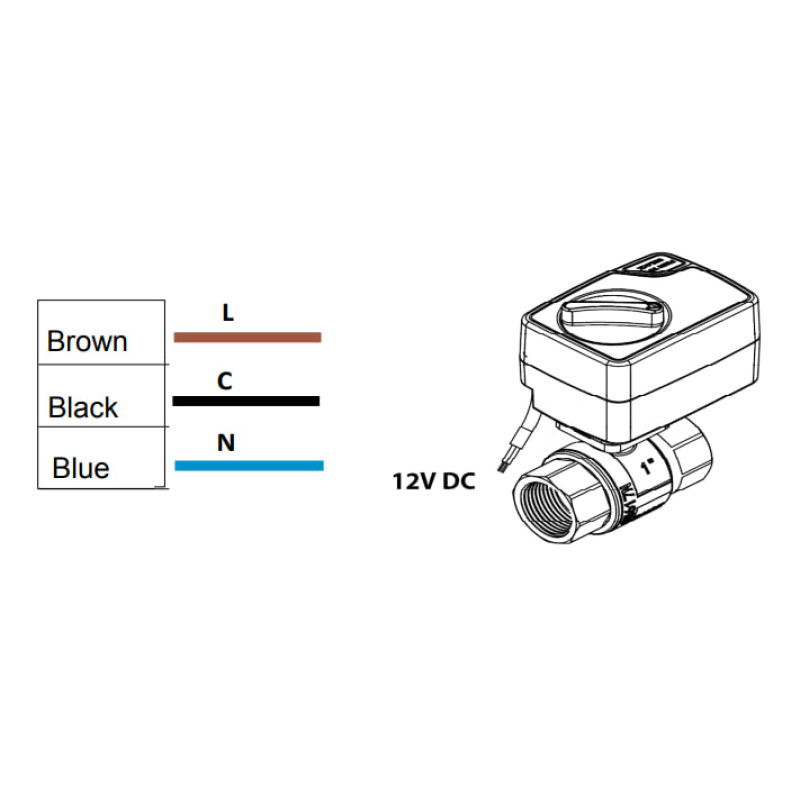

Принцип дії крану з електроприводом на 12В (колір електроприводу синій з чорним) наступний. На коричневий провід постійно подається "фаза" напруги живлення 12В, на блакитний провід постійно подається "нуль". При подачі через відповідний пристрій на чорний провід "фазі" напруги живлення 12В кран переводиться в положення "закрито", за відсутності на чорному проводі "фазі" напруги живлення 12В, кран переводиться в положення "відкрито".

Керувати роботою електроприводів можна за допомогою контролерів, модулів, цифрових термостатів та інших приладів, які будуть відповідати за технічними характеристиками та принципом дії.

Назначення:

• Кран з електроприводом призначений для відкриття/закриття подачі води під управлінням контролера у системах водопостачання та опалення.
• Встановлення крану з електроприводом, замість ручних вентилів суворо забороняється.

Встановлення:

Крани з електроприводом встановлюють на систему опалення або на введення труб водопостачання після ручних вентилів (кульових кранів) та після фільтрів грубого очищення води. Якість води має відповідати: у системі опалення ДБН В.2.5-39:2008, у системі водопостачання ДСанПІН 2.2.4-171-10. Вибір параметрів кранів з електроприводом та місця їх встановлення необхідно узгодити з кваліфікованим спеціалістом. Монтаж здійснювати, відповідно до правил, викладених у цьому паспорті та згідно з вимогами ДБН В.2.5-64.2012. Підключення електроприводу до електричної мережі та експлуатація повинні здійснюватися відповідно до «Правил улаштування електроустановок»:

1. Перед монтажем крана ретельно очистити трубопровід від забруднень (залишки зварювання, ущільнювачі, металева стружка).
2. Положення крана при монтажі будь-яке, крім випадку встановлення крана електроприводом вниз. Встановлювати кран з електроприводом замість ручних вентилів категорично забороняється.
3. Крани з електроприводом підключати до обладнання виключно згідно з тією схемою, в якій зазначено спосіб підключення саме того найменування та моделі крана, який ви підключаєте. При цьому суворо дотримуватись кольорового маркування проводів.
4. Електричне функціонування крана слід перевірити до подачі тиску води у систему.
5. Запобіжні заходи:
   - Не використовувати у вибухонебезпечних зонах
   - При подачі напруги живлення необхідно переконатися в її відповідності напрузі, на яку розрахований даний кран з електроприводом.
