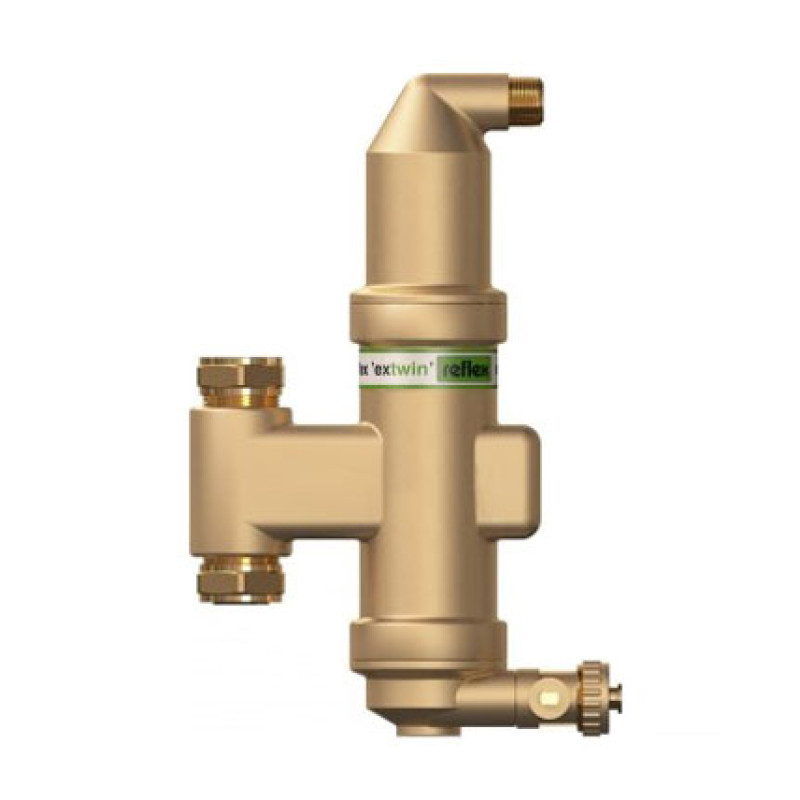

REFLEX Сепаратор Extwin TW 22 V (9253500)

Безотказная работа системы отопления обусловлена многими факторами. Попадание воздуха, микропузырьков, грязи и шлама могут сильно нарушить эксплуатацию системы отопления. С сепараторами марки Reflex Вы заботитесь о том, чтобы все факторы, мешающие работе системы, исчезли - с минимальными затратами и надежным результатом. Улучшение качества воды обеспечивает эффективность работы системы и уменьшает появление неисправностей и связанные с ними финансовые затраты и затраты времени!

Области применения

Комбинированные сепараторы микропузырьков, грязи и шлама следует применять для удаления шлама после источников тепла, где могут появляться известковые примеси. Сепараторы Reflex ‘extwin’ объединяют в себе, в одном компактном корпусе, функции отдельных сепараторов Reflex ‘exair’ и ‘exdirt’. Сепараторы обычно устанавливаются после источника тепла в отопительных системах с низкой или нулевой статической высотой (до 10 м высоты установки). В системах охлаждения рационально проводить дегазацию и удаление шлама перед чиллером или теплообменником на обрате.

Принцип работы

Reflex серии ‘extwin’ объединяет принципы работы ‘exair’ и ‘exdirt’:

• свободные микропузырьки газов, циркулирующих, в циркулирующем теплоносителе, приводят к сбоям в работе системы. Для удаления пузырьков из системы, следует применить соответствующее оборудование. Поскольку поперечное сечение сепаратора reflex ‘exair’ значительно больше диаметра присоединения, скорость течения теплоносителя быстро снижается. Специальная сетка обеспечивает особый поток теплоносителя, в результате обеспечивается движение газовых пузырьков вверх. При увеличении, пузырьки поднимаются в воздухозаборную камеру, которая находится сверху, после чего с помощью сепаратора воздуха они автоматически удаляются из системы.
• удаление грязи и шлама в Reflex ‘exdirt’ по принципу работы напоминает удаление воздушных микропузырьков: поток теплоносителя проходит через область с большим поперечным сечением и низкой скоростью потока. Проходя через уникальную сетку, сплетенную из проволоки, частицы шлама и грязи замедляются и оседают в специальной камере. Эту камеру можно легко очищать с помощью сливного крана, позволяя не отключать при этом систему.

Преимущества Reflex ‘exdirt’

• удаляет свободно циркулирующие пузырьки воздуха и газов
• значительно ускоряется гидравлическая стабилизация давления после заполнения системы
• ассортимент продукции учитывает любые значения давления, температуры и свойства материала
• существует исполнение для системы с солнечным коллектором
• корпус выполнен из латуни или стали
• монтируется вертикально и горизонтально
• варианты подключения: резьбовое, обтискное, фланцевое, под сварку
• диаметр подключения от Rp до DN 300
• макс. рабочее давление: 10 бар
• макс. рабочая температура 110 °C
