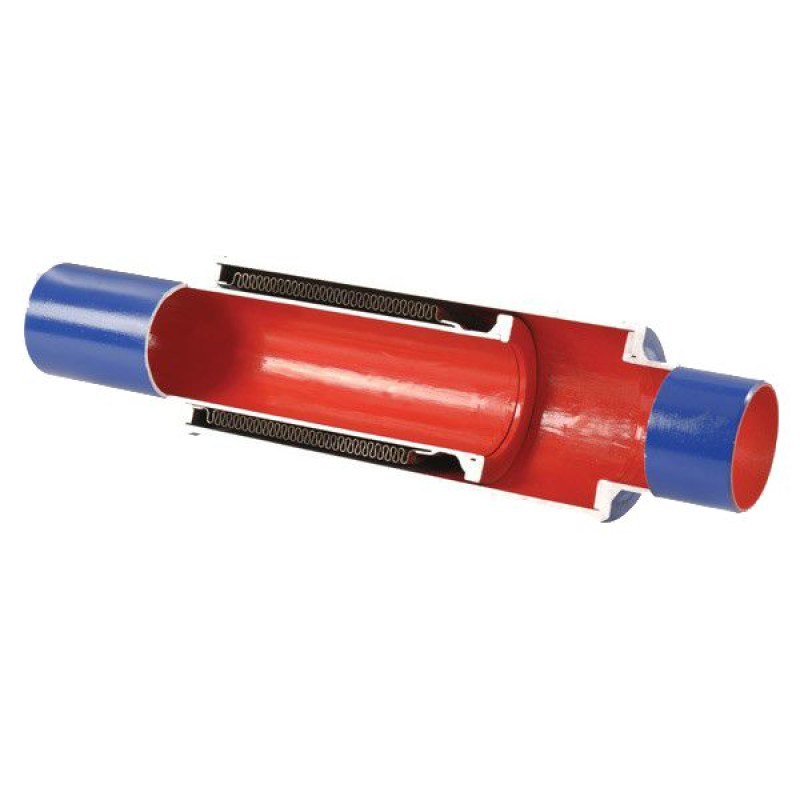

Ayvaz Компенсатор внешнего давления (DBKF)

Для поглощения больших сдвигов в длинных трубопроводах используют компенсаторы с большим количеством гофр в сильфоне. По меньшей мере увеличение длины сильфона увеличивает риск деформации компенсатора.

Лучшее решение этой проблемы - это применение сильфонного компенсатора внешнего давления с направляющей втулкой.

Сильфонный компенсатор с защитным кожухом производится со стандартными величинами смещения 30, 60, 90 и 120 мм, но возможно изготовление с другими величинами смещения по специальному запросу.

Проектирование и производство основаны на стандартах EJMA. Значения давления и температуры соответствуют стандарту DIN 2401.

*Эта модель поставляется только под заказ. Ориентировочный срок изготовления 4-6 недель.

Звоните нам по указанным телефонам, и мы с удовольствием подскажем Вам точную стоимость на сегодня, сроки поставки или подберем соответствующую модель, которая есть в наличии.

Описание сильфонного компенсатора внешнего давления

• Изготавливаются из нержавеющей стали в соответствии с DIN 17440.
• Фитинги изготавливаются из углеродистой или нержавеющей стали.
• Соединение: фиксированный фланец, соединение под приварку.
• Номинальный диаметр: DN 25(1”) – DN 1500 (60”).
• Рабочее давление: Pmax 16 бар. Pn 25 бар и выше - под заказ.
• Диапазон температур: в зависимости от материала - от -10 °C до + до 550 ° C.

Применение сильфонного компенсатора с внешним давлением

• Все виды теплового и механического расширения трубопровода.
• Широко используются на подземных трубопроводах.
• Часто применяются в геотермальных системах.
