COMPUTHERM Контроллер для управления зонами отопления Q4Z

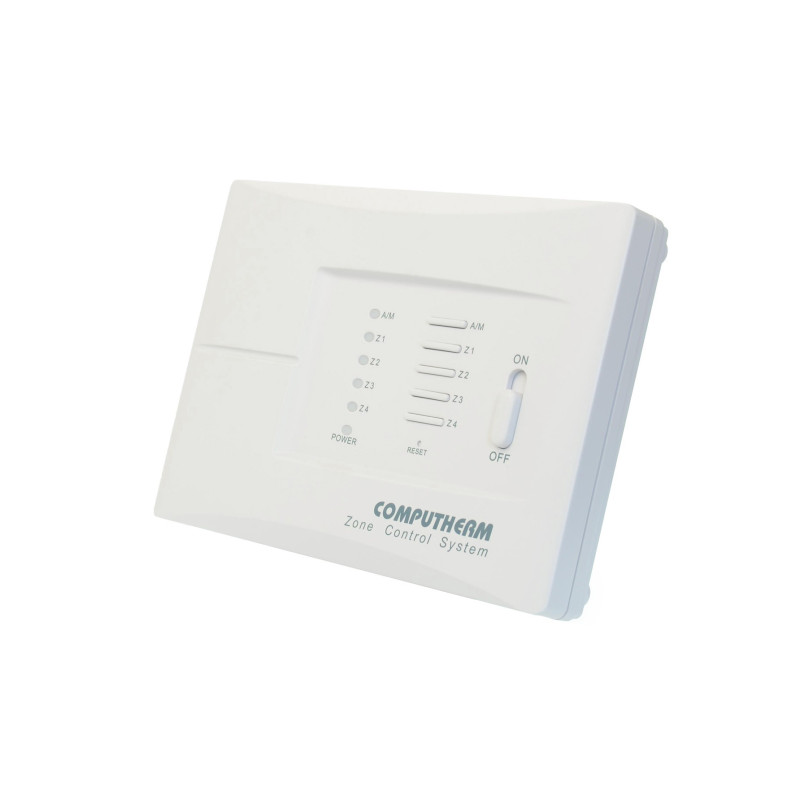

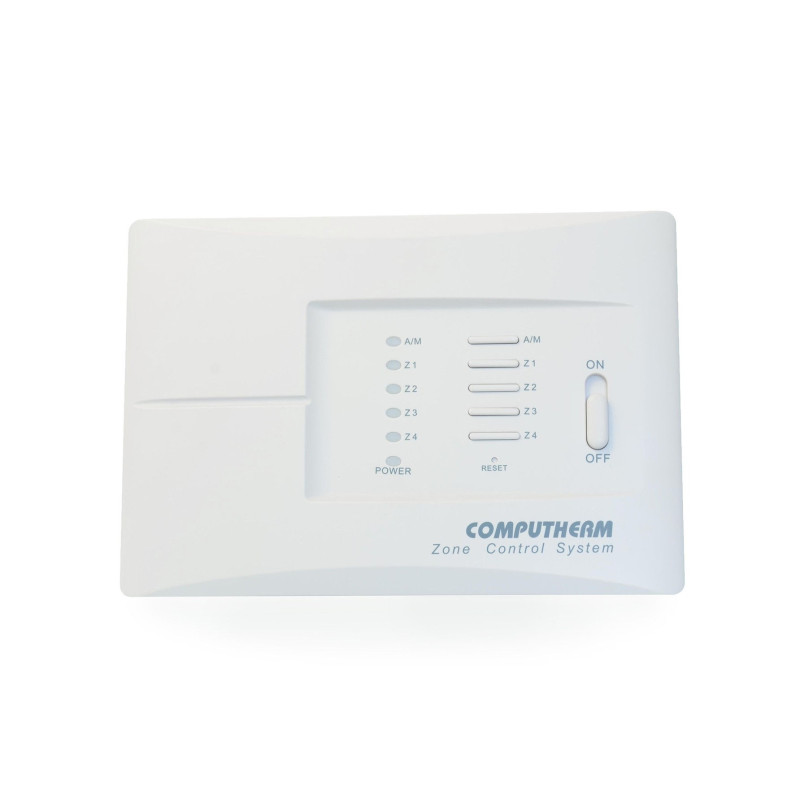

Контролер управління зонами COMPUTHERM Q4Z

Температурний контроль і управління зоною обігріву можна досягти за допомогою контролера управління зонами COMPUTHERM Q4Z. Кожна окрема зона обігріву може обігріватися окремо або одночасно. Контролер дозволяє обігрівати тільки ті приміщення, які Вам необхідні. Кімнатні термостати в автоматичному режимі керують котлом і віддають необхідні команди клапанів опалення відповідної зони (макс. 4 зони) - режим відкрито / закрито. У зоні управління може бути підключений кімнатний термостат, наприклад COMPUTHERM Q7 і COMPUTHERM Q3.
Зазвичай, котли оснащені тільки одним входом для кімнатного термостата, але для тепломережі, що складається з декількох зон і управління декількома вентилями, котлом від декількох термостатів необхідний контролер управління зонами.

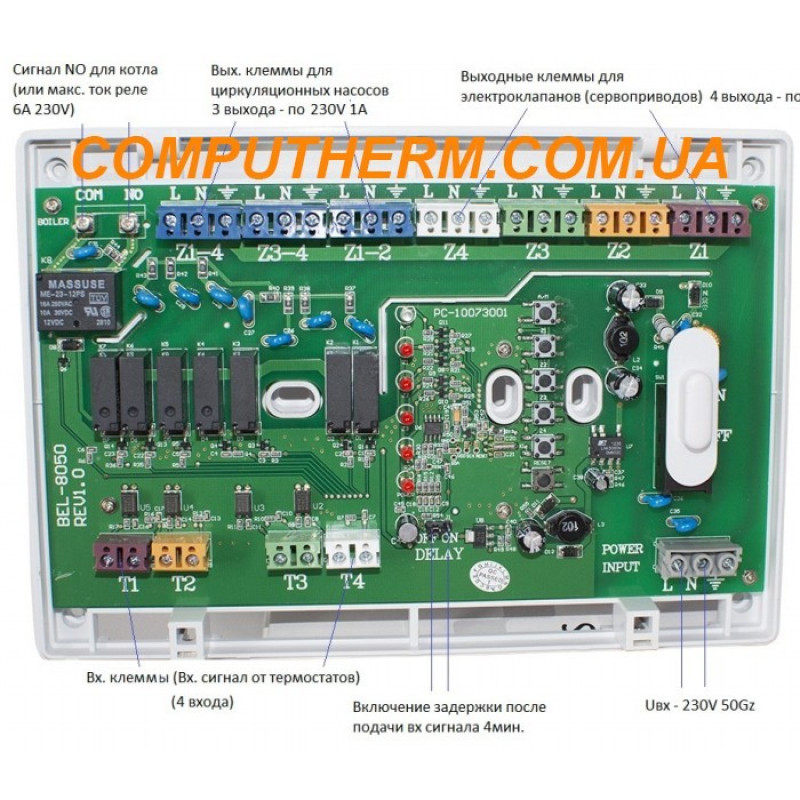

Контролер управління зонами приймає сигнали перемикання від термостатів (Т1, Т2, Т3, Т4), "відкриває" / "закриває" підключення до виходів зони (Z1, Z2, Z3, Z4) термоприводи/ ( Z1-2, Z3-4, Z1-4) циркуляційні насосиі запускає котел (NO, COM).
Для управління більш ніж чотирма зонами рекомендується використовувати два або більше контролера типу COMPUTHERM Q4Z. В цьому випадку виходи управління котлом без потенціалу (NO, COM) повинні бути з'єднані паралельно з котлом.

• До контролера зон можна підключити будь-який кімнатний термостат з вихідним контактом NO перемикання.
• Напруга живлення: 230ВV змінного струму; 50Гц
• Споживання електроенергії у стані очікування: 0,5 Вт
• Напруга на виході до зон: 230В змінного струму; 50Гц
• Навантаження на виході до зон 1A (0,5A індуктивне навантаження)
• Вихідна навантаження реле управління котлом: 230В AC; 50Гц, 8A (2A індуктивне навантаження).
• Затримка спрацьовування реле управління котлом: 4 хв.
• Тривалість затримки, яку можна активувати при відключенні термостатів: 6 хв
• Температура зберігання: -10 °C - + 40 °C

Гарантія 24 місяці.

Контролер зон типу COMPUTHERM Q4Z відповідає стандартам EU EMC 2004/108 / EC; LVD 2006/95 / EC, RoHS 2011/65 / EU.
