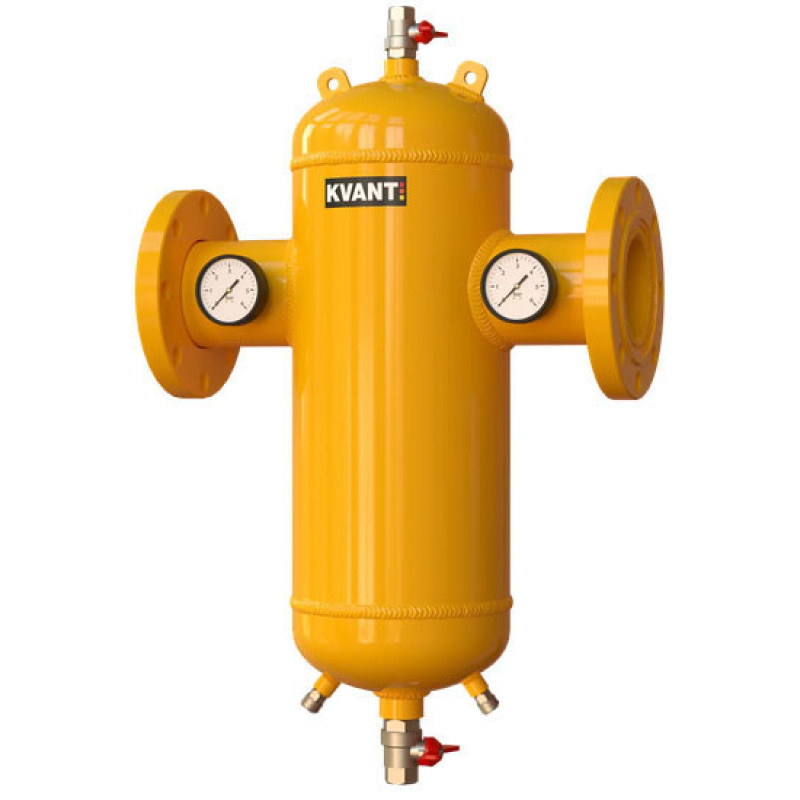

DIS Сепаратор шламу дешламатор DTF.M-500 фланц.з маг.улов. Ду500 16bar KVANT DiRT (KV14874M)

KVANT DisDirt серія DTF.M

KVANT DisDirt

Автоматичне видалення бруду з води систем опалення/охолодження, водно-гліколевих сумішей до 50% концентрату та виробничої технічної води

Характеристики конструкції KVANT DisDirt:

• Міцний корпус гарантує тривалий термін служби.
• Для досягнення оптимальної сепарації шламу спеціально розроблено унікальну трубку

  DisTube

  , вона володіє дуже низьким опором потоку води.
• Спускний кран для видалення збирався шламу.
• Зібрався шлам не заважає протіканню рідини.
• Великий обсяг для збирання шламу, тому низька періодичність його зливу.
• Порушує механізм для видалення магнітних частинок шляхом переміщення шламу в нижню частину пристрою.

Переваги KVANT DisDirt:

• Відокремлюються та видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм);
• Забезпечує відмінну захист дорогих компонентів системи труб, насосів з мокрим ротором.
• Прості в експлуатації: відтягуючи механізм вниз, ви легко удалити накопичився шлам.
• Магніт не треба виймати з сепаратора, він не потребує технічного обслуговування.
• Надійні, герметичні, обладнані великою ємністю для збирання бруду.
• Шлам зливається при працюючій установці;
• Не потрібні відсічні клапани або обхідні лінії;
• Мінімальний постійний перепад тиску;
• Висока ефективність видалення немагнітного та магнітного шламу.

  KVANT DisDirt

  серії

  M

  має унікальну технологію, яка посилює магнітне поле. Сепаратор забезпечує достатній захист насосів та інших компонентів трубної системи від магнетиту. Останнє покоління насосів під час роботи притягують до мокрого ротора частинки магнітного шламу. Забруднення погіршують роботу устаткування, прискорюють процес зношування. В результаті не тільки знижується продуктивність, а виникають збій та поломки. Сепаратори приваблюють себе і збирають весь шлам у своїх ємностях. Суха кишеня вловлює маленькі частинки, переміщає вниз рухомим механізмом і збирає в нижній частині пристрою.

  DisTube

  трубка ловить не магнітні забруднення. При відкритті зливного клапана в системі збільшується тиск, який виштовхує зібраний шлам. Компактні розміри, простота в експлуатації, висока ефективність приладу та його довговічність говорять самі за себе.
• Гарантійний термін – 36 місяців.

Технічні дані KVANT DisDirt:

• Робоча температура 120°С.
• Робоче тиск до 16 бар.
• Корпус вуглецева сталь.
• Фланцеве з'єднання: DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор

KVANT

DisDirt

Рекомендується провести встановлення сепаратора на головному зворотному трубопроводі системи опалення/кондиціювання по можливості перед будь-яким елементом, що вимагає захисту від забруднень, наприклад перед насосом.

• Сепаратор

  KVANT

  DisDirt

  повинен встановлюватись без механічної напруги.
• Забороняється використовувати DisDirt для підтримки трубопроводу.
• Робота приладу залежить від напрямку потоку .
• Монтажні вуха можуть використовуватися для переміщення виробу лише під час встановлення.

Вибір відповідного сепаратора шламу

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
