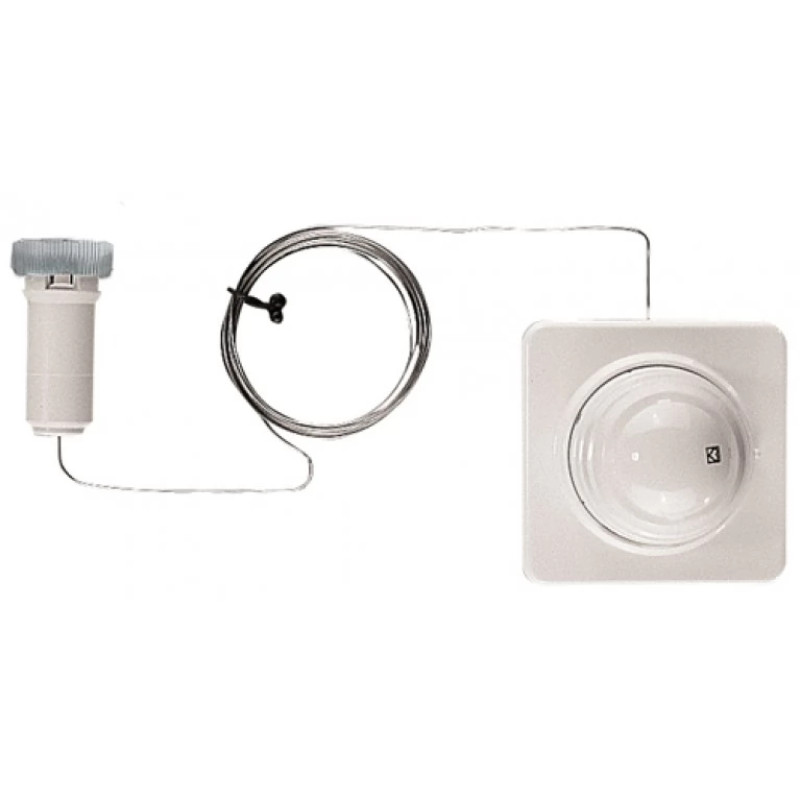

HERZ Термостатическая головка -DESIGN "D" с выносным управлением, с защелкой 1933099

Термостатична головка з дистанційним ргулірованіем, з приєднувальним різьбленням М 23.5 x 1.5

З рідинним датчиком (гідросенсор), капілярної трубкою і приводом клапана. Автоматичний морозозахист при “*” 6 °С. Обмеження і блокування діапазону регулювання 6-28 °С.

Довжина капілярної трубки 2000 мм.

Термостатична головка HERZ-DESIGN з дистанційним управлінням, з приєднувальним різьбленням М 23.5 х 1.5

Довжина капілярної трубки l = 2000 мм

Галузь застосування:

Термостатична головка HERZ-"D" монтується безпосередньо без адаптера на різьблення М 23.5 x 1.5 на радіаторі з вбудованим клапаном

Danfoss.

Номери замовлень, розміри і форма поставки для клапанів HERZ см. в відповідних нормалях.

Принцип дії:

Термоголовка HERZ є датчиком прямого регулювання і служить для перетворення зміни температури в приміщенні в механічний вплив на шток клапана. Термоголовка розташовується в доступному місці таким чином, щоб навколишнє повітря могло вільно надходити до датчика. Зміна обсягу рідини в датчику передається через капілярну трубку в сильфон, що знаходиться в насадці клапана. Сильфон, в свою чергу, впливає на клапан термостата.

Діапазон регулювання: 6...28°C
Морозозахист: "*" 6°C

Вказівки з монтажу:

Капілярна трубка ні в якому разі не повинна бути надламана або пошкоджена. Її пошкодження виведе термоголовку з ладу. Не рекомендується прокладати трубку над або близько опалювальних труб, радіаторів та інших джерел тепла.

Термоголовка на стіні не повинна бути закрита облицюванням або завісами.
