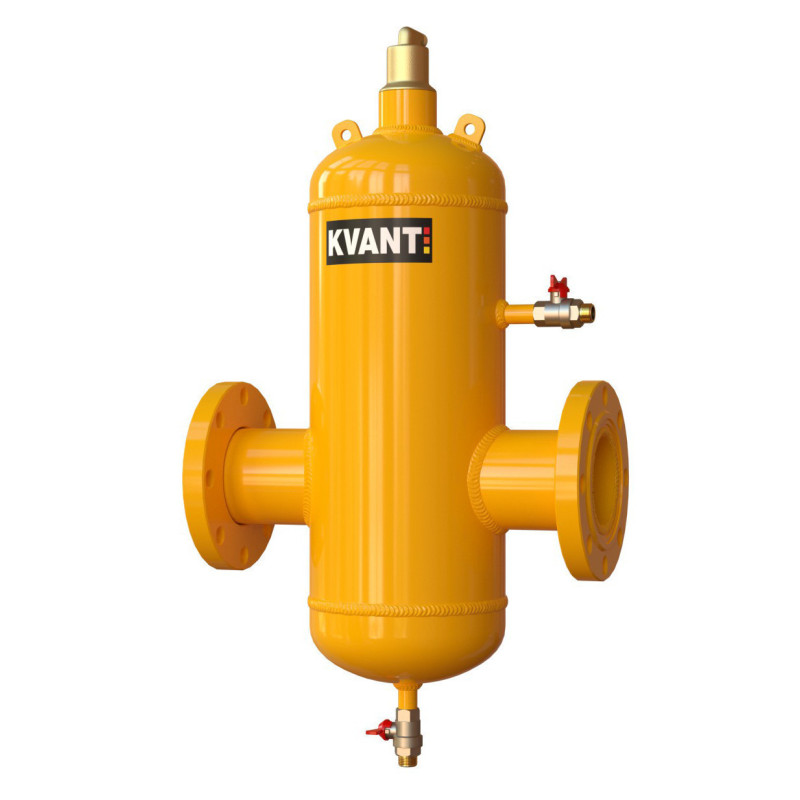

KVANT Сепаратор повітря (деаератор)ТF-500 фланцевий Ду 500 16bar DisAir

KVANT DisAir серія TF

KVANT DisAir

Автоматичне видалення бруду з води систем опалення/охолодження, водно-гліколевих сумішей до 50% концентрату та виробничої технічної води

Зважаючи на те, що мікропухирці вільно переміщуються з потоком по системі, потрібні особливі запобіжні заходи для того, щоб удалити з системи. Корпус сепаратора має більший поперечний переріз, ніж перетин приєднання, а також усередині сепаратора поток проходить через систему сіток утворюючи турбулентність і направляючи мікропухирців у верхню зону спокою і далі віддаляються через деаераційний клапан.

Основним елементом сепаратора є система фільтрації

DisTube

Характеристики конструкції KVANT DisAir:

1.

2.

DisTube

3.

4.

5.

Переваги KVANT DisAir:

• Відокремлюються та видаляються найдрібніші частинки повітря розміром від 10 мкм (=0,010 мм);
• Працює повністю в автоматичному режимі;
• Обслуговування займає не більше 5 секунд;
• Повний спектр з точки зору робочих тисків забезпечує довгострокове та належне функціонування теплогенераторів, термостатичних клапанів.
• Повітря спускається при установці, що працює;
• Не потрібно відсічних клапанів чи обхідної лінії;
• Мінімальний постійний перепад тиску;
• Довгостроковий результат зниження ризиків дефектів та збоїв;
• Гарантійний термін – 36 місяців.

Технічні дані KVANT DisAir:

• Робоча температура 120°С.
• Робочий тиск до 16 бар.
• Корпус вуглецевої сталі.
• Фланцеве з'єднання: DIN PN 16.

Перед встановленням сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор

KVANT

DisAir

Рекомендується зробити установку сепаратора на головному зворотному трубопроводі системи опалення/кондиціювання по можливості перед будь-яким елементом, що вимагає захисту від забруднень, наприклад перед насосом.

• Сепаратор

  KVANT

  DisAir

  повинен встановлюватись без механічної напруги.
• Забороняється використовувати DisAir для підтримки трубопроводу.
• Робота приладу залежить від напрямку потоку .
• Монтажні вуха можуть використовуватись для переміщення виробу лише під час встановлення.

Вибір відповідного сепаратора повітря

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
