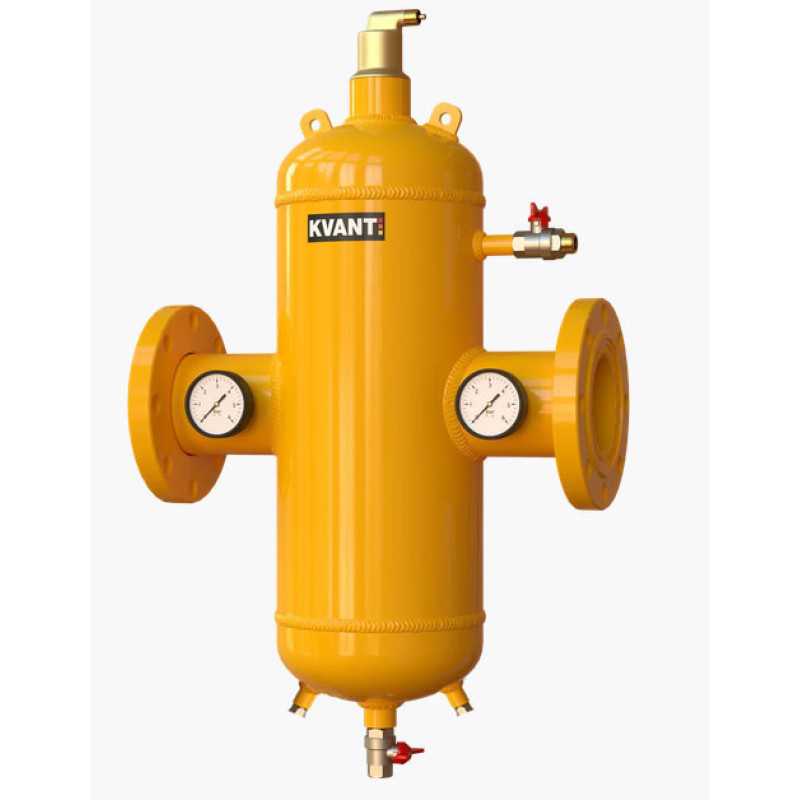

KVANT Сепаратор воздуха и шлама RF.М-80 фланц.с маг.улов.Ду80 16bar DisAir DiRT

KVANT DisAir Dirt серія RF.M

KVANT DisAir Dirt

Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води

Характеристики конструкції KVANT DisAir Dirt:

• Міцний корпус гарантує тривалий термін служби.
• Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка

  DisTube

  , вона володіє дуже низьким опором потоку води.
• Спускний кран для видалення зібрався шламу, спускний клапан для видалення повітря.
• Зібрався шлам не заважає протіканню рідини.
• Великий обсяг для збору шламу, тому низька періодичність його зливу.
• Рухомий механізм для видалення магнітних частинок шляхом переміщення шламу в нижню частину пристрою.

Переваги KVANT DisAir Dirt:

• Відокремлюються і видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм) для повітря від 10 мкм (=0,010 мм).;
• Забезпечує відмінну захист дорогих компонентів системи труб, насосів з мокрим ротором.
• Прості в експлуатації: відтягуючи механізм вниз, ви легко видалити накопичився шлам.
• Магніт не треба виймати з сепаратора, він не потребує технічного обслуговування.
• Надійні, герметичні, обладнані великою ємністю для збору бруду.
• Шлам зливається а повітря спускається при працюючій установці;
• Не потрібно відсічних клапанів або обхідний лінії;
• Мінімальний постійний перепад тиску;
• Висока ефективність видалення немагнітного і магнітного шламу.

  KVANT DisAir Dirt

  серії

  M

  володіє унікальною технологією, яка посилює магнітне поле.Сепаратор забезпечує достатній захист насосів та інших компонентів трубної системи від магнетиту. Останнє покоління насосів під час роботи притягують до мокрого ротору частинки магнітного шламу. Забруднення погіршують роботу обладнання, прискорюють процес зносу. У результаті не тільки знижується продуктивність, а виникають збій і поломки. Сепаратори привертають до себе і збирають весь шлам у своїх ємностях. Сухий кишеню вловлює маленькі частинки, переміщує вниз рухомим механізмом і збирає їх в нижній частині пристрою.

  DisTube

  трубка ловить не магнітні забруднення. При відкритті зливного клапана в системі збільшується тиск, який і виштовхує зібраний шлам. Компактні розміри, простота в експлуатації, висока ефективність приладу і його довговічність говорять самі за себе.
• Гарантійний термін 36 місяців.

Технические данныеKVANT Dis Air Dirt:

• Рабочая температура до 120°С.
• Рабочее давление до 16 бар.
• Корпус углеродистая сталь.
• Фланцевое соединение: по DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор

KVANT Dis Air Dirt

Рекомендується здійснити установку сепаратора на головному зворотному трубопроводі системи опалення / кондиціонування по можливості перед будь-які вимагають захисту від забруднень елементом, наприклад перед насосом.

• Сепаратор

  KVANT Dis Air Dirt

  повинен встановлюватися без механічного напруження.
• Забороняється використовувати Dis Air Dirt для підтримки трубопроводу.
• Робота приладу не залежить від напрямку потоку .
• Монтажні вуха можуть використовуватися для переміщення виробу під час його встановлення.

Вибір відповідного сепаратор повітря та шлама

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
