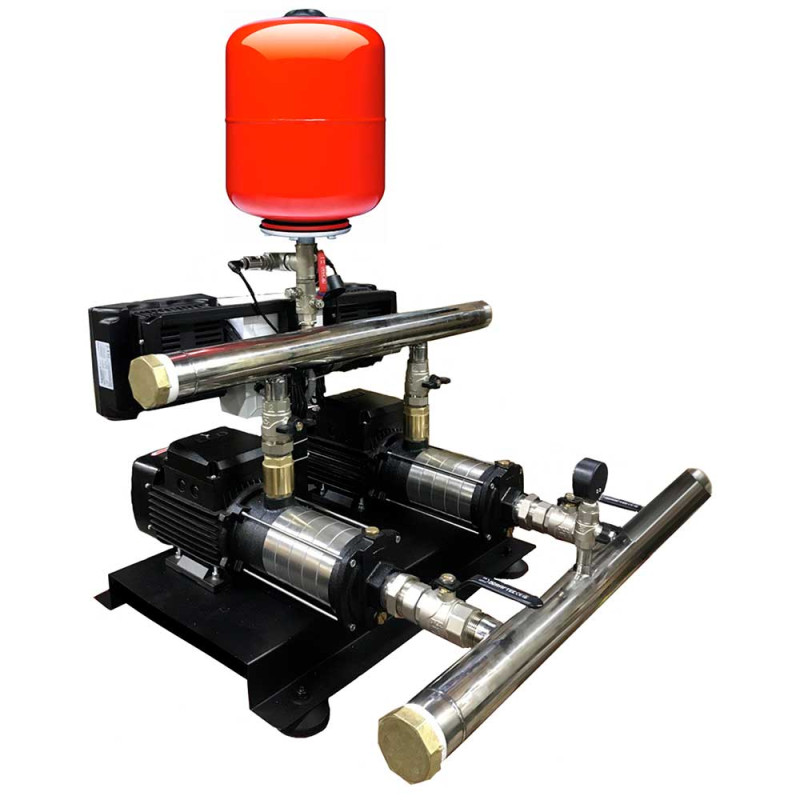

Leo Станция повышения давления 2×1.1кВт Hmax 48м Qmax 120л/мин нерж 8л + частотная регулировка 3.0 (2ECHm4-50-2AVF-1.1M-8)

Станція підвищення тиску 2×1.1кВт Hmax 48м Qmax 120л/хв нерж 8л + частотне регулювання LEO 3.0 (2ECHm4-50-2AVF-1.1M-8)

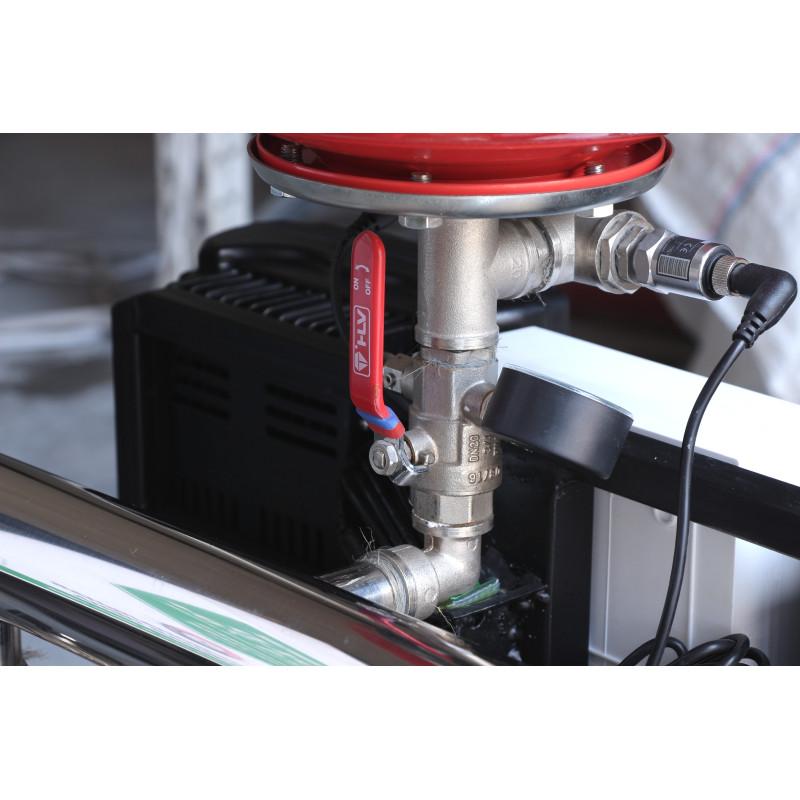

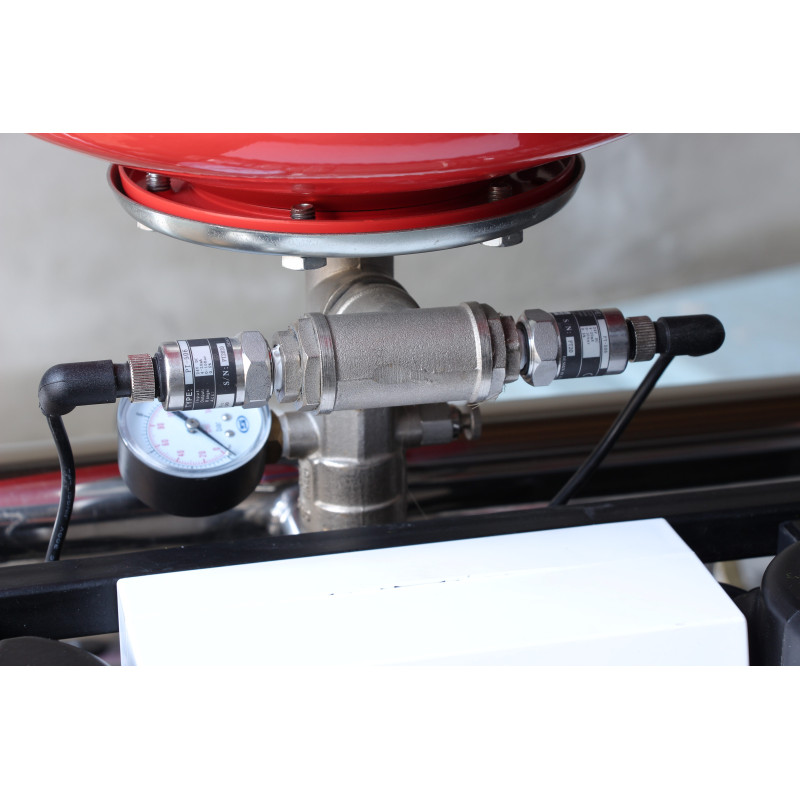

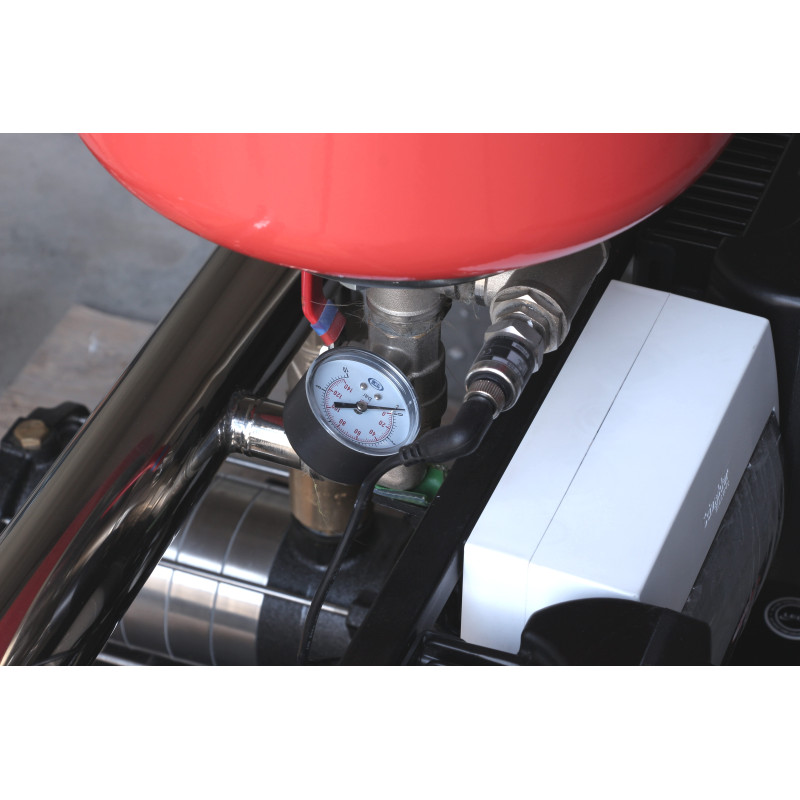

Контролює тиск у напірному трубопроводі або напірній магістралі системи водопостачання за допомогою перетворювача частоти та тензометричного датчика тиску, який постачається в комплекті з перетворювачем частоти.

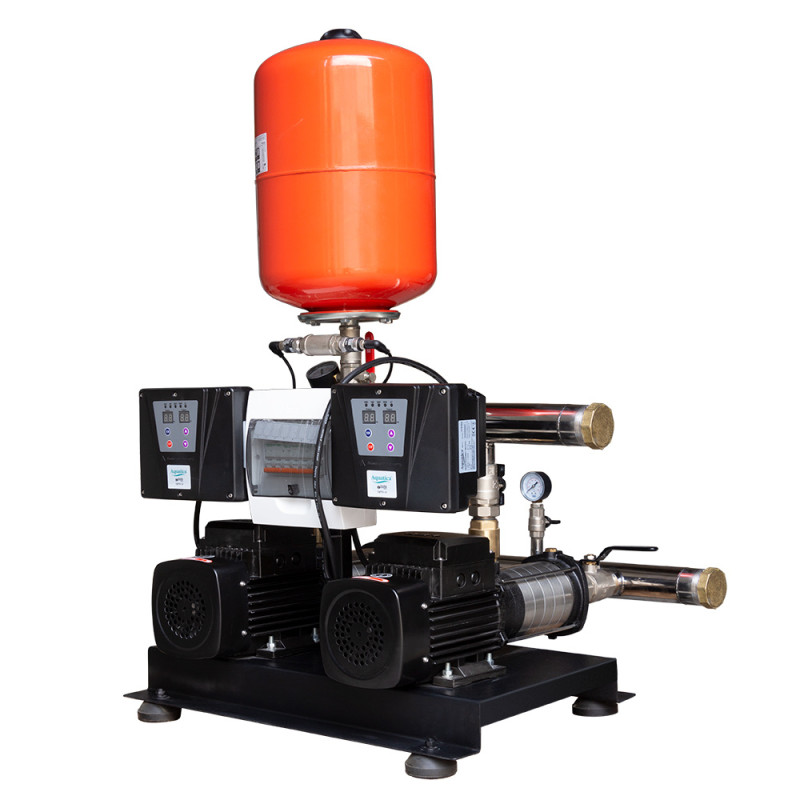

Складається з двох нормальновсмоктуючих паралельно підключених горизонтальних багатоступеневих відцентрових насосів, встановлених на загальній залізній рамі з антивібраційними опорами.

Перший насос – основний і в разі потреби підключається другий.

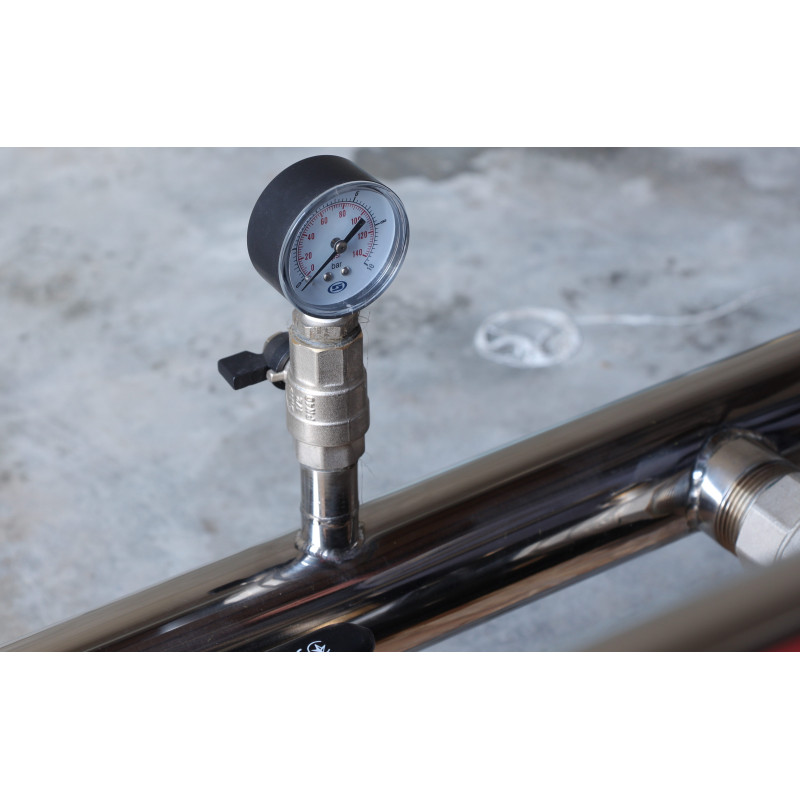

Поставляється у готовому для підключення вигляді з двома колекторами з нержавіючої сталі.

В окремому блоці встановлені прилади системи керування з усіма необхідними контрольно-вимірювальними та регулювальними пристроями.

Для індикації стану та режимів роботи насосів установки обладнано світлодіодними сигнальними лампами.

Вимикачі автоматичні (вводний і по одному на кожен насос) за погодженням із замовником встановлені у пилу-вологозахищеному окремому монтажному боксі.

Станція підвищення тиску спроектована таким чином, що при збільшенні споживання води автоматично працюють один або обидва насоси, які необхідні для забезпечення витрати води, що забезпечує економію енергії.

Створена на основі:

1. 775636 (ECHm 4-50) —Насос багатоступінчастий горизонтальний 1.1кВт Hmax 48м Qmax 120л/хв нерж LEO 3.0 ECH (m) 4-50 (S) = 2 шт

Тип, конструкція і конкретна модель з групи насосів серії ECHm LEO 3.0 обумовлюються попередньо при замовленні стації

• 775612 (ECHm 2-40)
• 775613 (ECHm 2-50)
• 775614 (ECHm 2-60)
• 775635 (ECHm 4-40)
• 775636 (ECHm 4-50)
• 775637 (ECHm 4-60)
• 775656 (ECHm 10-30)
• 775658 (ECHm 10-40)
• 775659 (ECHm 10-50)

2. 779655 (VSK2.2) —Клапан зворотний (посилений) 1 "Mx1" F (латунь) euro AQUATICA = 2 шт

3. 779162 (VT8) —Бак для системи опалення циліндричний (розбірний) 8л AQUATICA = 1 шт

4. 779702 (AVF-1.1M) * —Перетворювач частоти 1 ~ 220В × 1 ~ 220В до 1.1кВт + датчик тиску AQUATICA = 2 шт

* В залежності від потужності підключається електродвигуна насоса може встановлюватися 779704 (AVF-2.2M) - Перетворювач частоти 1 ~ 220В × 1 ~ 220В до 2.2кВт + датчик тиску AQUATICA

Просимо звернути увагу!

* Тип, конструкція і конкретна модель з групи насосів серії ECHабо ECHm LEO 3.0 обумовлюються попередньо при замовленні стації.

При частотному регулюванні оборотів ротора для кожного насоса використовується по одному перетворювача частоти на кожен насос.

Оформити заявку на збірку станції водопостачання ви зможете, перейшовши за посиланням >>>

Характеристики:

• Кількість елементів систем керування: 2
• Напруга мережі, В: 220
• Частота мережі, Гц: 50
• Матеріал для виготовлення колектору: нержавіюча сталь марки AISI 304
• Діаметр патрубка всмоктуючого колектора DN1, "(дюйм): 2
• Діаметр патрубка напірного колектора DN2, "(дюйм): 2
