Mastino Датчик контроля протечки воды WS2 White, 5м (007514)

Опис та принцип роботи

Датчик призначений для виявлення протікання води та передачі аварійного сигналу на керуючі пристрої. Це високоякісний та надійний елемент системи контролю та захисту від затоплення приміщень. Спрацювання датчика відбувається за рахунок появи води на контактних пластинах, що викликає різке падіння опору між ними. Датчик підключений до безпечного джерела живлення і не становить небезпеки при дотику до пластин-контактів.

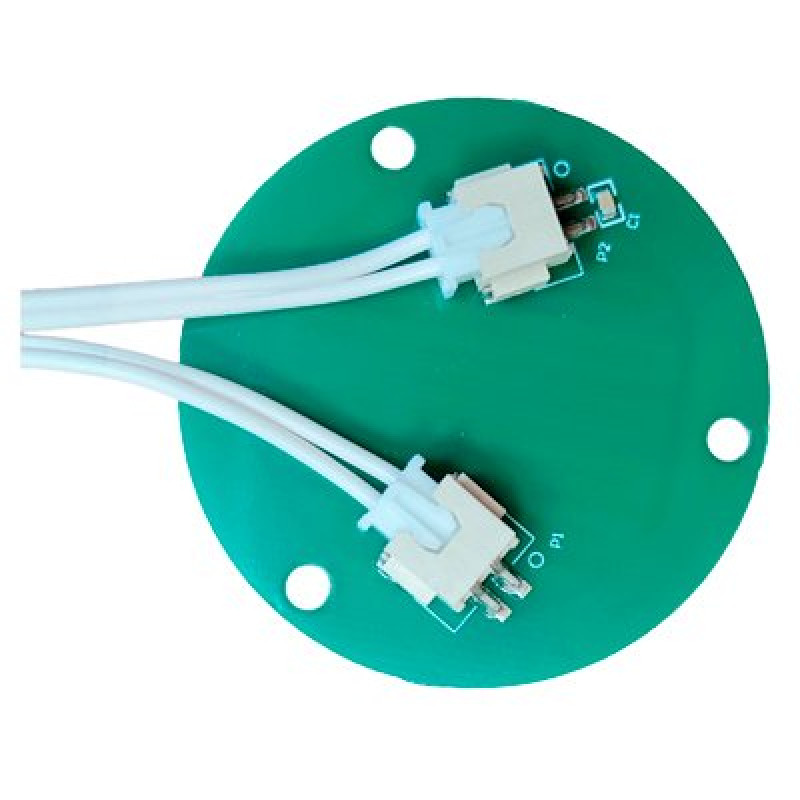

Корпус датчика виконаний із нержавіючої сталі марки AISI 304 та пофарбований у білий колір. Сенсорні пластини виконані у вигляді типу “змійка” з золотим напиленням. Для забезпечення технічної відстані 1,5мм між підлогою та сенсорними пластинами використовуються болти з нержавіючої сталі марки AISI 304. На внутрішній стороні датчика є два конектора для швидкого підключення додаткових датчиків чи подовження проводу. Провід мідний багатожильний з конекторами з обох сторін 2х0,22мм2. При необхідності, для швидкого монтажу, можна докупити провід з конекторами необхідної довжини, є варіанти на 2, 5, 10, 20, 30 та 50 метрів. Для подовження проводу підключення датчику, можна використовувати також звичайний сигнальний провід 2х0,22мм CU без конекторів, який у вас є на об’єкті, методом звичайного з’єднання. Датчик не герметичний і розрахований на контакт з водою у випадку настання аварійної ситуації. Його можна розбирати та сушити при необхідності.

Датчик встановлюється на підлозі у місцях можливої появи води при аваріях та протіканнях (у санвузлах, на кухні, під раковинами, пральними машинами, унітазом тощо). Встановлювати датчик потрібно на підлозі контактними пластинами вниз. Точкові виступи на корпусі датчика не дозволяють контактним пластинам торкатися підлоги, що запобігає помилковому спрацюванню та забрудненню пластин.

Особливості

Обов'язково необхідно планувати не менше двох дротів для подовження датчика. Подовжувати датчик рекомендується кабелем типу 2-жильний дріт з січенням 0,22 мм2, мідь. При попаданні води (при прибиранні чи аварійній ситуації) досить просто протерти контакти серветкою.

Призначення проводів

1. Біло-червоний IN

2. Білий GND
