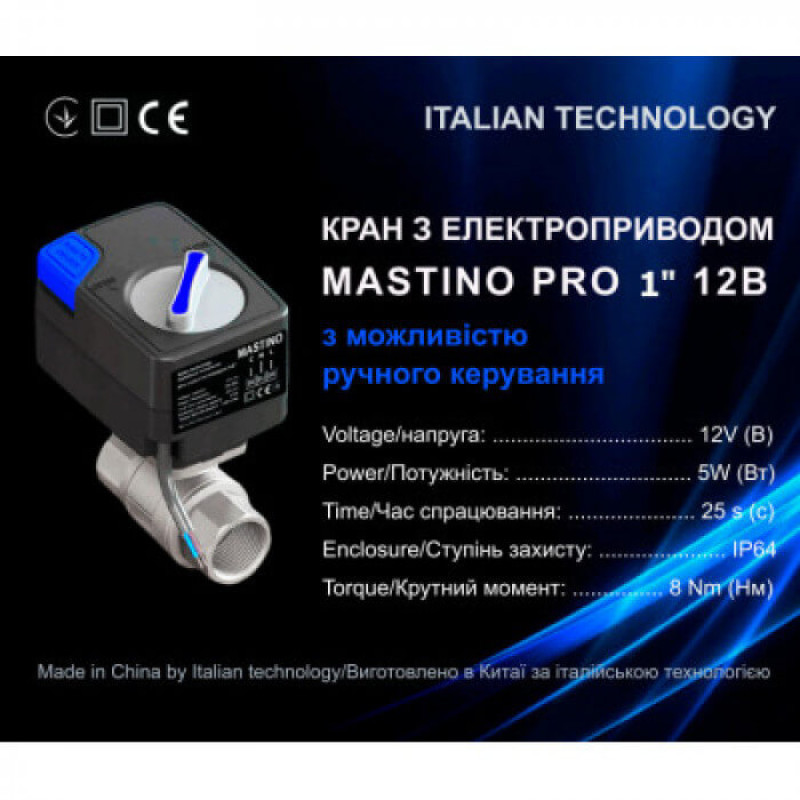

Mastino Кран с электроприводом 12В 1 (006304)

Кран з електроприводом складається з крана

латунь CW617N

12В постійного струму.

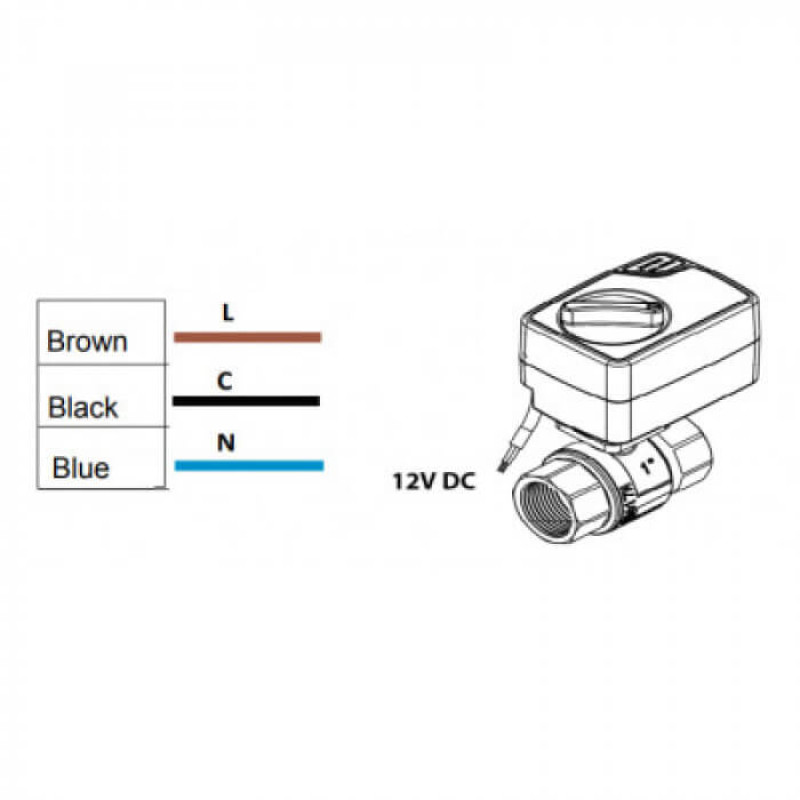

Принцип дії крана з електроприводом на 12В (колір електроприводу синій із чорним) наступний. На коричневий провід постійно подається «фаза» напруги живлення 12В, на блакитний провід постійно подається "нуль". При подачі через відповідний пристрій на чорний дріт «фази» напруги живлення 12В кран переводиться в положення «закрито», за відсутності на чорному дроті «фази» напруги живлення 12В, кран переводиться в положення «відкрито».

Керувати роботою електроприводів можна за допомогою контролерів, модулів, цифрових термостатів та інших приладів, які відповідатимуть за технічними характеристиками та принципом дії.

Призначення:

• Кран з електроприводом призначений для відкривання/закриття подачі води під керуванням контролера в системах водопостачання та опалення.
• Встановлення крана з електроприводом замість ручних вентилів суворо забороняється.

Установка:

Крани з електроприводом встановлюють на опалювальну систему або на введення труб водопостачання після ручних вентилів (кульових кранів) та після фільтрів грубого очищення води. Якість води має відповідати: у системі опалення ДБН В.2.5-39:2008, у системі водопостачання ДСанПІН 2.2.4-171-10. Вибір параметрів кранів з електроприводом та місця встановлення необхідно узгодити з кваліфікованим фахівцем. Монтаж здійснювати, згідно з правилами, викладеними у цьому паспорті та згідно з вимогами ДБН В.2.5-64.2012. Підключення електроприводу до електричної мережі та експлуатація повинні проводитися відповідно до nbsp;

«Правилами пристрою електроустановок»:

1. Перед монтажем крана ретельно очистити трубопровід від забруднень (залишки зварювання, ущільнювачі, металева стружка).
2. Положення крана при монтажі будь-яке, крім випадку встановлення крана електроприводом вниз. Встановлювати кран із електроприводом замість ручних вентилів забороняється.
3. Крани з електроприводом підключати до обладнання виключно відповідно до тієї схеми, в якій зазначений спосіб підключення саме того найменування та моделі крана, що підключається. При цьому суворо дотримуватись кольорового маркування проводів.
4. Електричне функціонування крана слід перевірити до тиску води у систему.

Запобіжні заходи:

1. Не використовувати у вибухонебезпечних зонах
2. При подачі напруги живлення необхідно переконатися у відповідності напруги, на яку розрахований даний кран з електроприводом.
