Mastino Кран с электроприводом 220В 1" (006307)

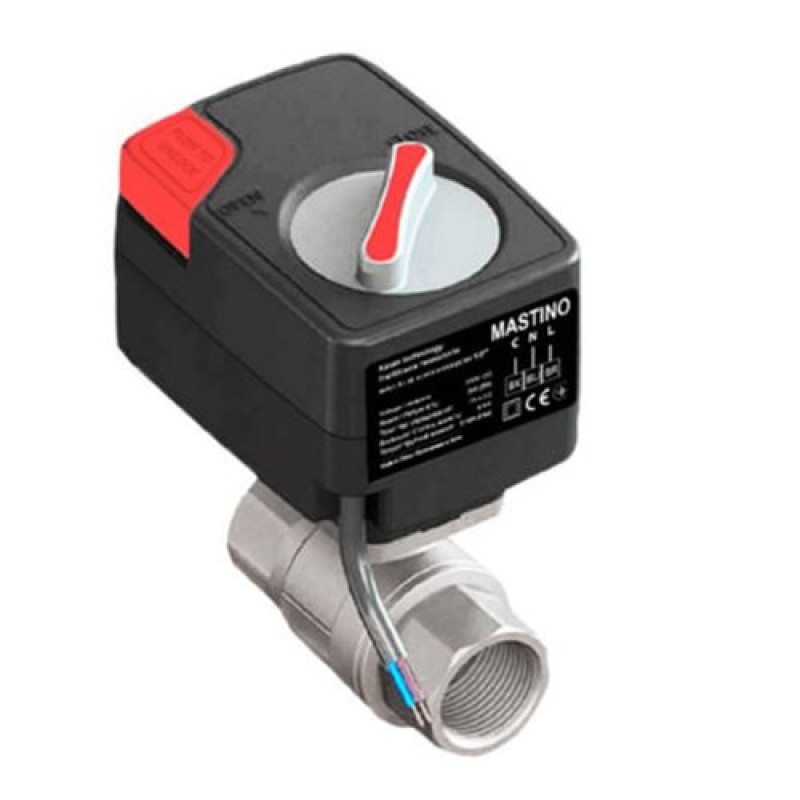

Кран з електроприводом складається з крана латунь CW617N і електроприводу 220-230В, 50Гц змінного струму. В електроприводі присутня кнопка ручного відкриття/закриття крана. Управління роботою електроприводу здійснюється з використанням трьох проводів: коричневий, чорний і блакитний. Ручний перемикач використовувати тільки при знеструмленому електроприводі. В іншому випадку ви можете пошкодити механізм електроприводу.

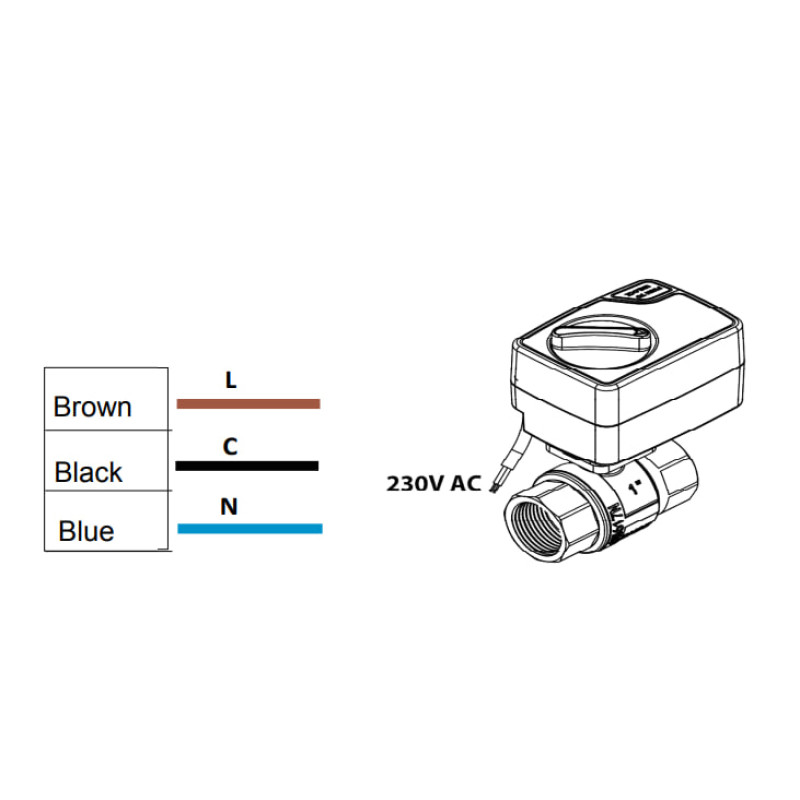

Принцип дії крану з електроприводом на 220-230В (колір електроприводу червоний з чорним) наступний. На коричневий провід постійно подається «фаза» напруги живлення 220- 230В,50Гц, на блакитний провід постійно подається «нуль». При подачі через підходящий для цього приладу пристрій на чорний провід «фази» напруги живлення 220-230В,50Гц кран переводиться в положення «закрито», при відсутності на чорному проводі «фази» напруги живлення 220В, кран переводиться в положення «відкрито».

Керувати роботою електроприводів можна за допомогою контролерів, модулів, цифрових термостатів, та інших приладів, які відповідатимуть по технічним характеристикам і принципу дії.

Призначення:

• Кран з електроприводом призначений для відкриття/закриття подачі води під управлінням контролера в системах водопостачання і опалення.
• Встановлення крану з електроприводом, замість ручних вентилів суворо забороняється

Встановлення:

Крани з електроприводом встановлюють на систему опалення або на вводі труб водопостачання після ручних вентилів (кульових кранів) та після фільтрів грубого очищення води. Якість води має відповідати: в системі опалення ДБН В.2.5-39:2008, в системі водопостачання ДСанПІН 2.2.4-171-10. Вибір параметрів кранів з електроприводом і місця їх установки необхідно узгодити з кваліфікованим фахівцем. Монтаж здійснювати, відповідно до правил, викладених в даному паспорті та згідно з вимогами ДБН В.2.5-64.2012. Підключення електроприводу до електричної мережі та експлуатація повинні здійснюватися відповідно до «Правил улаштування електроустановок»:

1. Перед монтажем крана ретельно очистити трубопровід від забруднень (залишки зварювання, ущільнювачі, металева стружка).
2. Положення крана при монтажі будь-яке, крім випадку встановлення крана електроприводом вниз. Встановлювати кран з електроприводом замість ручних вентилів категорично забороняється.
3. Крани з електроприводом підключати до обладнання виключно згідно з тією схемою в якій зазначено спосіб підключення саме того найменування та моделі крану, який ви підключаєте. При цьому суворо дотримуватись колірного маркування проводів.
4. Електричне функціонування крана слід перевірити до подачі тиску води в систему.
5. Запобіжні заходи:
   - Не використовувати у вибухонебезпечних зонах
   - При подачі напруги живлення необхідно переконатися в її відповідності напрузі, на яку розрахований даний кран з електроприводом.
