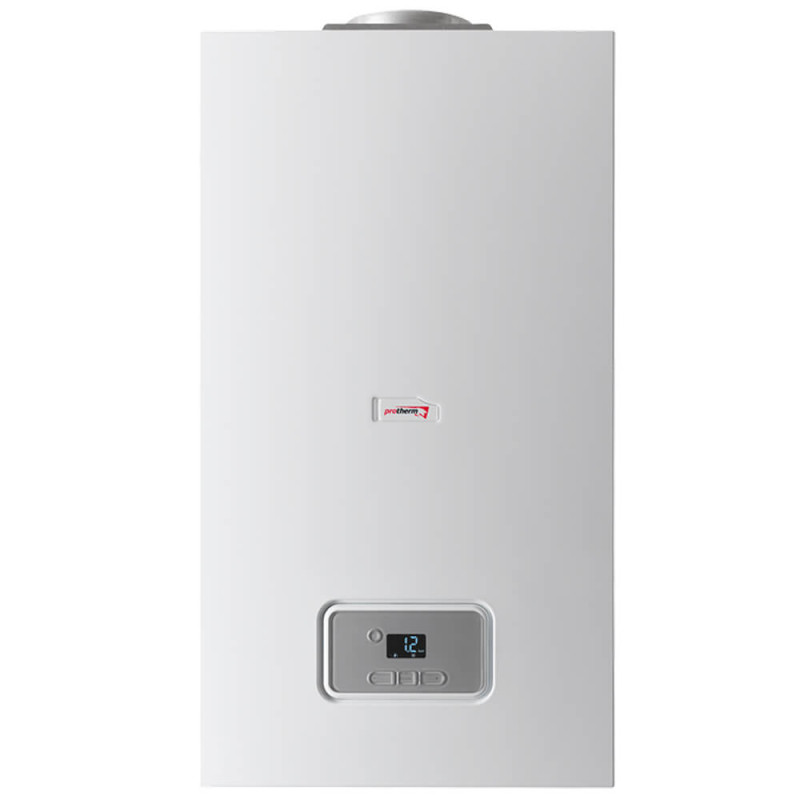

PROTHERM 23 MOV (Гепард) Котел газовий двоконтурний настінний з природн відв., 23,3 кВт (0010048165)

Двоконтурний атмосферний котел "Гепард" MOV

Настінні двоконтурні газові котли потужністю 23 кВт для опалення та приготування гарячої води в сталевому пластинчастому теплообміннику.
Призначені для встановлення в квартирах, житлових будинках та дачних будиночках. Котли відносяться до опалювальних приладів підвищеної комфортності, відрізняються зручністю у використанні та обслуговуванні.

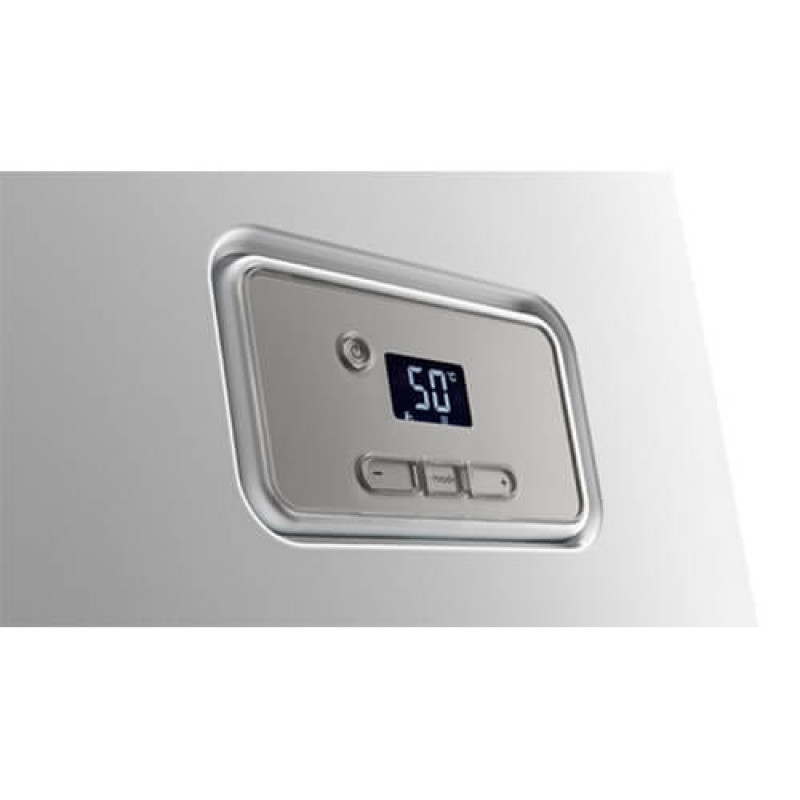

За допомогою рідкокристалічного дисплея можна безперервно отримувати інформацію в будь-який момент роботи котла. Дисплей дозволяє постійно контролювати весь процес роботи.
Модель 23 MTV оснащена коаксіальною системою відпрацьованих газів і не вимагає підключення до димаря, що дозволяє встановлювати її в приміщеннях де немає стаціонарного димоходу або його пристрій сильно утруднений або неможливий через різні причини.
Перемикання в режим ГВП відбувається автоматично при відкритті крана гарячої води. У режимі приготування гарячої води керування потужністю апарату відбувається за витратою води, що нагрівається, що дозволяє підтримувати постійну температуру гарячої води.

Особливості

• Двоконтурні газові котли
• Відкрита (модель MОV) / закрита камера згоряння (модель MТV)
• Потужність 23,3 кВт
• ККД 90,3% (моделі MOV) / 93,2 (моделі MTV)
• Автоматична модуляція полум'я пальника
• Незалежне регулювання теплових навантажень контурів системи опалення та гарячого водопостачання
• Сталевий пластинчастий теплообмінник ГВП
• Приготування гарячої води 11,0 л/хв. (при t = 30 ° C)
• Керування котлом за допомогою вбудованого мікропроцесора
• Автоматична діагностика роботи котла
• Рідкокристалічний дисплей на якому відображається температура та тиск теплоносія в системі опалення, індикація несправностей, а також індикація необхідності проведення профілактичного обслуговування обладнання
• Режим управління «ЗИМА-ЛІТО»
• Можливість роботи з погодозалежною автоматикою
• Контроль наявності полум'я
• Захист від замерзання
• Захист від перегріву
• Система антиблокування циркуляційного насоса
• Контроль тяги в димарі
• Вбудований підживлювальний вентиль для заповнення системи опалення
• Вбудований циркуляційний насос з автоматичним відвідником повітря
• Можливість роботи на магістральному та зрідженому газі
• Гарантія 2 роки

Креслення двоконтурного атмосферного котла "Гепард" MOV

Позначення

1. Запобіжний клапан
2. Газовий клапан
3. Фільтр
4. Блок запалення
5. Пальник
6. Датчик температури ОВ на виході
7. Електроди запалення
8. Камера згоряння
9. Мідний теплообмінник ВВ
10. Колектор відпрацьованих газів
11. Термостат газів
12. Розширювальний бак
13. Іонізаційний електрод
14. Датчик температури зворотної ОВ
15. Повітровідвідники насоса
16. Насос
17. Датчик тиску ВВ
18. Байпас
19. Триходовий перемикаючий вентиль
20. Теплообмінник
21. Датчик протоки
22. Фільтр ГВП
23. Система підживлення
24. Дренажний клапан
A вихід ОВ
B вихід ГВП
C вхід газу
D вхід ГВП
E вхід ОВ
F дренаж

Таблиця характеристик двоконтурного атмосферного казана "Гепард" MOV
